Panel Chống Cháy Là Gì? Các Cấp EI30, EI60, EI90, EI120 Và Cách Chọn

Panel chống cháy là hệ vách, trần hoặc kết cấu bao che sử dụng tấm panel chuyên dụng, kết hợp với khung, phụ kiện liên kết, mối nối và hồ sơ kỹ thuật để đáp ứng yêu cầu kiểm soát cháy lan theo từng cấp chịu lửa của công trình. Trong nhà xưởng, kho hàng, phòng kỹ thuật, phòng máy hoặc khu vực phân khu cháy, panel chống cháy cần được lựa chọn theo cấp EI, cấu hình hệ vách, vị trí lắp đặt và yêu cầu nghiệm thu PCCC.

Bài viết panel chống cháy này giúp chủ đầu tư, nhà thầu và đội thi công hiểu đúng về EI30, EI45, EI60, EI90, EI120, EI150, EI180, phạm vi ứng dụng và cách chọn vật tư phù hợp trước khi báo giá, thi công hoặc bàn giao công trình.

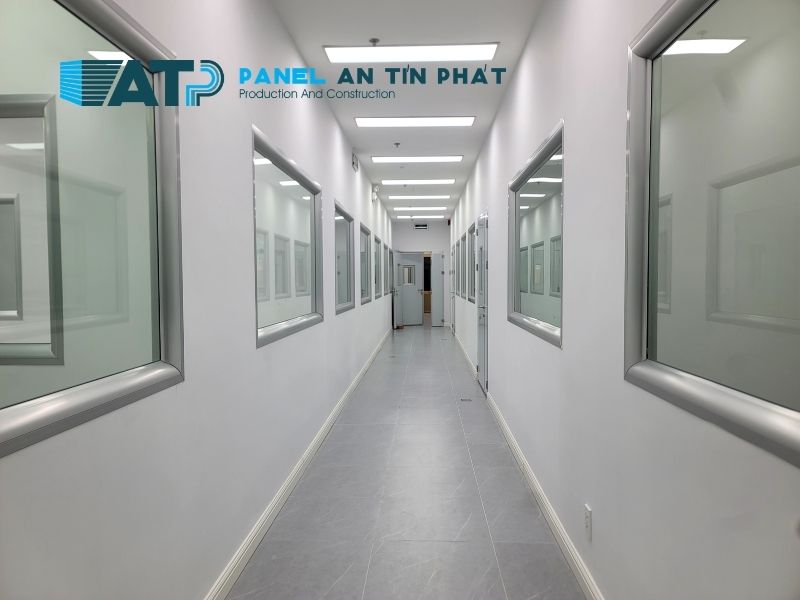

Vách panel chống cháy trong công trình phòng kỹ thuật

1. Panel chống cháy là gì?

Panel chống cháy là hệ panel dùng cho các vị trí cần phân khu cháy, ngăn cháy lan, bao che phòng kỹ thuật hoặc đáp ứng yêu cầu chịu lửa theo hồ sơ thiết kế. Về mặt kỹ thuật, đây là một hệ cấu kiện hoàn chỉnh, không chỉ là một tấm panel đơn lẻ. Hệ này gồm tấm panel, lõi vật liệu, bề mặt tôn, khung, mối nối, phụ kiện hoàn thiện, cửa và các chi tiết tiếp giáp với công trình.

Một hệ vách panel chống cháy thường được xác định theo các thành phần chính:

• Tấm panel đúng chủng loại, đúng độ dày và đúng cấu hình sản xuất.
• Lõi vật liệu phù hợp với yêu cầu chịu lửa của hệ vách.
• Bề mặt tôn, độ dày tôn và quy cách tấm theo hồ sơ kỹ thuật.
• Hệ khung chịu lực đáp ứng chiều cao, chiều dài và vị trí lắp đặt.
• Mối nối giữa các tấm panel được xử lý kín, đúng ngàm và đúng phụ kiện.
• Nẹp U, nẹp V, nẹp góc, bo góc, vít, keo, roan được lắp đúng vị trí.
• Cửa, ô kính, lỗ kỹ thuật, điểm xuyên vách được xử lý đồng bộ với hệ vách.
• Hồ sơ thử nghiệm, kiểm định hoặc chứng chỉ thể hiện đúng cấu hình áp dụng.

Trong thi công thực tế, panel chống cháy được chọn theo cấp chịu lửa trong bản vẽ, vị trí lắp đặt, điều kiện tiếp giáp, chiều cao vách và yêu cầu bàn giao của từng hạng mục. Khi các yếu tố này được xác định rõ từ đầu, việc bóc tách vật tư, báo giá, lắp đặt và nghiệm thu sẽ chính xác hơn.

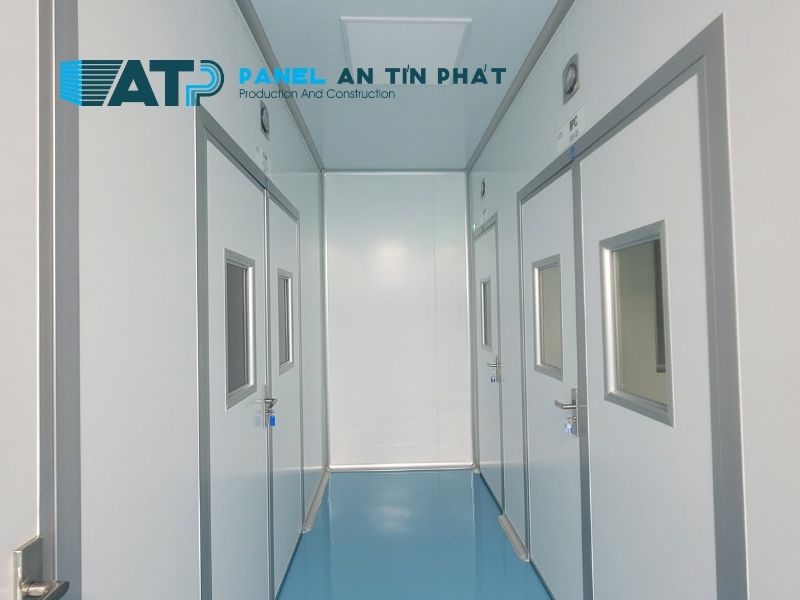

Hệ vách panel chống cháy gồm tấm panel, lõi vật liệu, bề mặt tôn, khung thép, nẹp, vít, keo, roan, cửa và mối nối

2. Các cấp EI30, EI45, EI60, EI90, EI120, EI150, EI180 trong panel chống cháy

EI là thông số thể hiện khả năng chịu lửa của cấu kiện theo thời gian. Trong đó, E thể hiện tính toàn vẹn của cấu kiện khi chịu tác động của lửa, còn I thể hiện khả năng cách nhiệt, hạn chế truyền nhiệt sang phía không tiếp xúc trực tiếp với lửa trong khoảng thời gian thử nghiệm.

Với panel chống cháy, các cấp EI30, EI45, EI60, EI90, EI120, EI150, EI180 là các mức thời gian chịu lửa của hệ cấu kiện theo cấu hình thử nghiệm. Cấu hình này bao gồm tấm panel, lõi vật liệu, độ dày tấm, hệ khung, phụ kiện liên kết, mối nối, cửa hoặc các chi tiết đi kèm nếu nằm trong phạm vi hồ sơ.

Cấp EI	Ý nghĩa kỹ thuật	Hạng mục thường áp dụng	Điểm cần kiểm tra
EI30	Cấp chịu lửa 30 phút theo cấu hình thử nghiệm	Vách phụ trợ, khu kỹ thuật có yêu cầu cơ bản	Cấu hình tấm, khung, mối nối và phạm vi hồ sơ
EI45	Cấp chịu lửa 45 phút	Vách ngăn kỹ thuật, khu vực yêu cầu cao hơn EI30	Đúng cấp trong bản vẽ và đúng cấu hình được cung cấp
EI60	Cấp chịu lửa 60 phút	Nhà xưởng, kho hàng, phòng kỹ thuật, vách phân khu	Tấm panel, khung, phụ kiện, cửa và hồ sơ nghiệm thu
EI90	Cấp chịu lửa 90 phút	Khu sản xuất, khu kỹ thuật, vị trí yêu cầu an toàn cao hơn	Cấu hình hệ vách và chứng từ kỹ thuật đi kèm
EI120	Cấp chịu lửa 120 phút	Vách kỹ thuật, khu tách cháy, công trình yêu cầu cao	Hồ sơ thử nghiệm, cấu kiện áp dụng và điều kiện thi công
EI150	Cấp chịu lửa 150 phút	Hạng mục có yêu cầu chịu lửa cao theo thiết kế	Cấu hình thử nghiệm, phạm vi áp dụng và biện pháp lắp đặt
EI180	Cấp chịu lửa 180 phút	Hạng mục yêu cầu chịu lửa nghiêm ngặt theo chỉ định thiết kế	Hồ sơ kỹ thuật, cấu kiện đồng bộ và điều kiện nghiệm thu

Với các hạng mục yêu cầu cấp chịu lửa cơ bản, chủ đầu tư có thể đối chiếu cấu hình panel chống cháy EI30 hoặc panel chống cháy EI45 theo hồ sơ thiết kế. Với nhà xưởng, kho hàng, phòng kỹ thuật hoặc vách phân khu có yêu cầu cao hơn, panel chống cháy EI60, panel chống cháy EI90 và panel chống cháy EI120 sẽ được bóc tách theo cấu hình hệ vách cụ thể.

Riêng các cấp EI150 và EI180 thuộc nhóm yêu cầu chịu lửa cao, cần được tách thành cấu hình kỹ thuật riêng để kiểm tra hồ sơ, phạm vi áp dụng, hệ khung, phụ kiện và điều kiện thi công trước khi báo giá. Chủ đầu tư có thể xem thêm bài panel chống cháy EI150 EI180 khi công trình có chỉ định hai cấp này trong hồ sơ thiết kế.

3. Panel chống cháy dùng cho công trình nào?

Panel chống cháy được sử dụng ở những khu vực cần phân tách không gian, kiểm soát cháy lan, bảo vệ khu kỹ thuật hoặc đáp ứng yêu cầu hồ sơ PCCC. Mỗi hạng mục cần xác định đúng vị trí lắp đặt, cấp EI, chiều cao vách, điều kiện vận hành và chi tiết tiếp giáp trước khi bóc tách vật tư.

3.1. Nhà xưởng và khu sản xuất

Trong nhà xưởng, panel chống cháy được dùng cho vách ngăn giữa các khu sản xuất, vách bao che phòng kỹ thuật, phòng điện, phòng máy hoặc khu vực cần tách riêng theo yêu cầu thiết kế. Với nhà xưởng có nhiều phân khu, mỗi vị trí có thể cần cấu hình vách khác nhau tùy theo chức năng sử dụng và yêu cầu nghiệm thu.

Khi triển khai cho nhà xưởng, các thông tin cần kiểm tra gồm chiều cao vách, khoảng cách cột, vị trí dầm, nền, cửa ra vào, lối thoát, điểm xuyên kỹ thuật và khu vực dễ va chạm. Những thông tin này quyết định hệ khung, quy cách tấm, nẹp, vít, keo, roan và biện pháp lắp đặt.

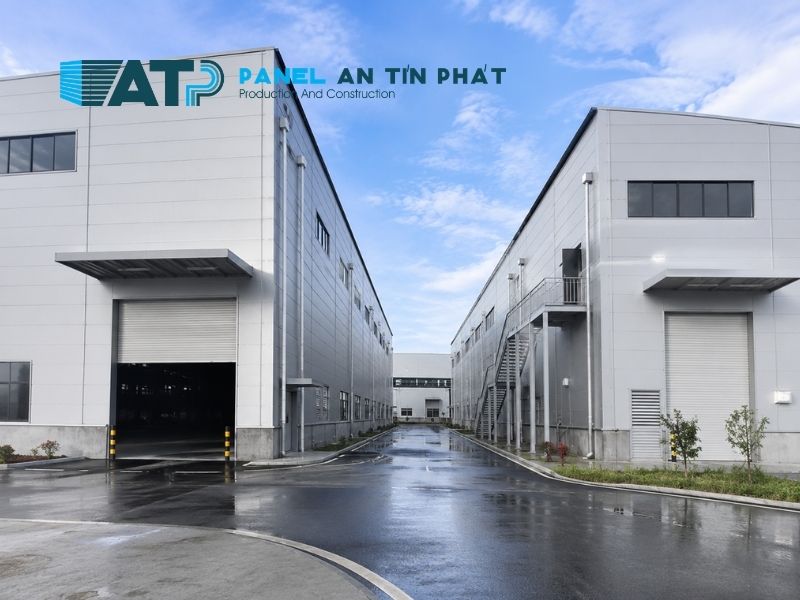

Panel chống cháy được sử dụng cho nhà xưởng

3.2. Kho hàng, kho vật tư và khu lưu trữ

Kho hàng, kho vật tư hoặc khu lưu trữ sử dụng panel chống cháy khi hồ sơ công trình yêu cầu phân khu, tách khu lưu trữ hoặc kiểm soát vật liệu bao che. Với nhóm công trình này, ngoài cấp EI, cần chú ý đến cửa, chân vách, vị trí xe nâng, khu bốc xếp và độ bền bề mặt panel khi vận hành.

Nếu kho có tần suất xuất nhập hàng lớn, chân vách và góc ngoài cần được bảo vệ kỹ hơn. Nẹp góc, nẹp chân, điểm bắt vít và khung cửa phải đủ chắc để hạn chế móp méo, bung nẹp hoặc hở mép sau thời gian sử dụng.

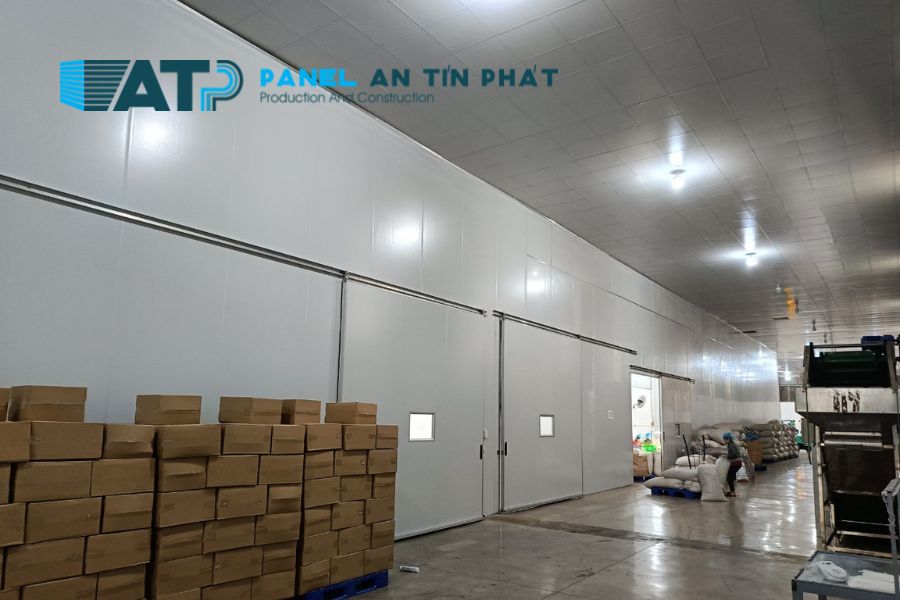

Panel chống cháy được sử dụng cho khu lưu trữ

3.3. Phòng máy, phòng điện và phòng kỹ thuật

Phòng máy, phòng điện, phòng kỹ thuật là nhóm hạng mục cần hệ vách ổn định, mối nối kín và phụ kiện thi công đồng bộ. Các phòng này thường có thiết bị, đường ống, máng cáp, cửa kỹ thuật hoặc lỗ xuyên vách nên phần hoàn thiện phải được tính ngay từ bước bóc tách vật tư.

Khi dùng panel chống cháy cho phòng kỹ thuật, cần xác định cửa, khung bao, bản lề, khóa, roan, nẹp che mép, keo xử lý khe và phương án bọc kín các điểm xuyên vách. Đây là các vị trí ảnh hưởng trực tiếp đến độ kín, thẩm mỹ và chất lượng bàn giao.

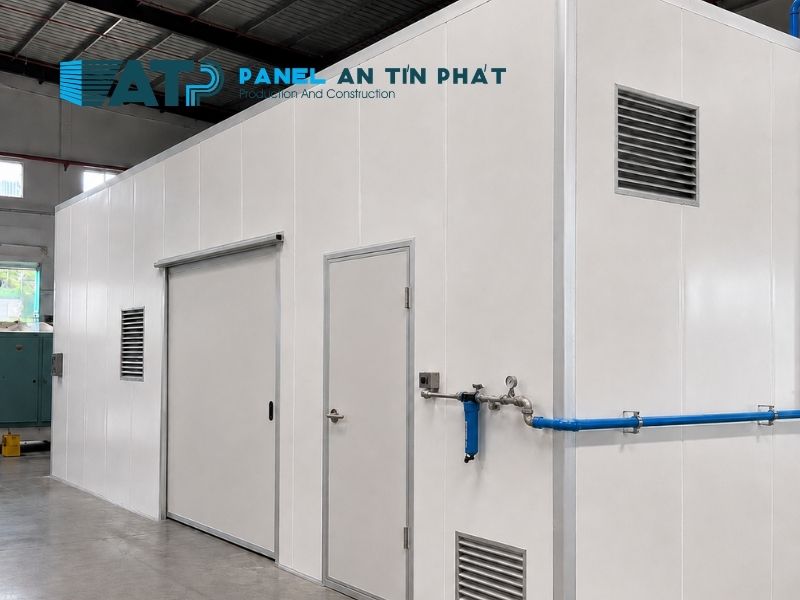

Panel chống cháy được sử dụng cho phòng điện

3.4. Hành lang kỹ thuật, khu tách phòng và công trình cải tạo

Với công trình cải tạo, panel chống cháy được dùng để dựng thêm vách ngăn, tách phòng hoặc bổ sung khu kỹ thuật trong mặt bằng hiện hữu. Nhóm công trình này cần khảo sát kỹ vì nền, trần, tường, cột hoặc hệ khung cũ có thể không đồng đều.

Trước khi thi công, cần đo thực tế, kiểm tra cao độ, điểm liên kết, vị trí cửa, hướng vận chuyển vật tư và không gian thao tác. Khảo sát đúng giúp giảm phát sinh cắt sửa, thiếu phụ kiện, hở mối nối hoặc lệch tấm khi lắp đặt.

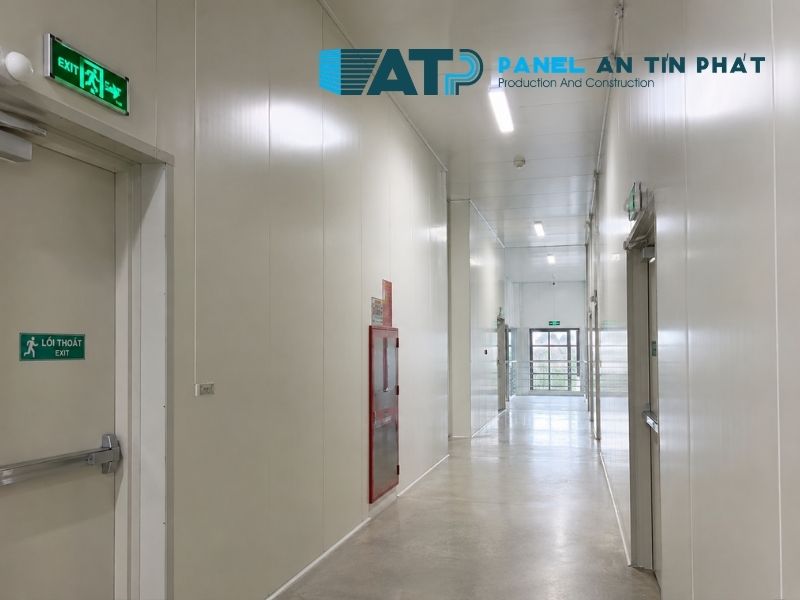

Panel chống cháy được dùng cho hành lang kỹ thuật

4. Cách chọn panel chống cháy theo yêu cầu kỹ thuật

Khi chọn panel chống cháy, thông tin quan trọng nhất là cấp chịu lửa yêu cầu, cấu hình hệ vách và phạm vi nghiệm thu của công trình. Chủ đầu tư hoặc nhà thầu cần đối chiếu các thông tin này ngay từ giai đoạn báo giá để chọn đúng vật tư, đúng phụ kiện và đúng phương án lắp đặt.

Hạng mục cần kiểm tra	Nội dung kỹ thuật cần làm rõ
Cấp EI yêu cầu	EI30, EI45, EI60, EI90, EI120, EI150, EI180 hoặc cấp khác theo hồ sơ thiết kế
Vị trí lắp đặt	Vách ngăn nhà xưởng, kho hàng, phòng kỹ thuật, phòng máy, hành lang kỹ thuật
Kích thước vách	Chiều cao, chiều dài tuyến vách, vị trí tiếp giáp nền, cột, dầm, trần
Cấu hình panel	Độ dày panel, loại lõi, bề mặt tôn, quy cách sản xuất
Hệ khung	Quy cách khung, điểm liên kết, khoảng cách đỡ tấm
Phụ kiện hoàn thiện	Nẹp, vít, keo, roan, bo góc, khung bao cửa, phụ kiện che mép
Hồ sơ kỹ thuật	Chứng từ vật liệu, cấu hình áp dụng, phạm vi thử nghiệm/kiểm định nếu công trình yêu cầu

Với công trình nhà xưởng hoặc kho hàng, cần ưu tiên kiểm tra chiều cao vách, hướng lắp đặt, vị trí cửa, khu vực xe nâng hoặc thiết bị thường xuyên va chạm. Những vị trí này ảnh hưởng đến quy cách khung, nẹp bảo vệ, điểm bắt vít và độ bền của hệ vách trong quá trình vận hành.

Với phòng máy, phòng điện và khu kỹ thuật, cần kiểm tra thêm điểm xuyên vách, máng cáp, đường ống, cửa kỹ thuật và yêu cầu hoàn thiện quanh các vị trí này. Phần mép cắt, khe tiếp giáp, khung bao cửa và phụ kiện che mép phải được tính trong phương án vật tư, không để phát sinh sau khi panel đã đưa vào công trình.

Trường hợp công trình đã có bản vẽ hoặc hồ sơ PCCC, việc chọn panel chống cháy phải bám theo cấp EI, cấu hình vật liệu và yêu cầu nghiệm thu thể hiện trong hồ sơ. Trường hợp chưa có bản vẽ chi tiết, nhà thầu nên cung cấp kích thước mặt bằng, chiều cao vách, số lượng cửa, vị trí lắp đặt và yêu cầu sử dụng để được bóc tách vật tư phù hợp.

Phần triển khai lắp đặt, xử lý khung, nẹp, vít, keo, roan, cửa và mối nối nên được xem tiếp trong bài thi công vách panel chống cháy để kiểm soát đúng kỹ thuật khi đưa vật tư vào công trình.

5. Địa Chỉ Cung Cấp Và Thi Công Panel Chống Cháy Theo Yêu Cầu Công Trình

Panel An Tín Phát cung cấp và thi công panel chống cháy theo yêu cầu từng công trình, hỗ trợ tư vấn cấp EI, cấu hình panel, hệ khung, nẹp, vít, keo, roan, cửa và phụ kiện hoàn thiện đi kèm. Với bản vẽ hoặc kích thước sơ bộ, An Tín Phát có thể bóc tách vật tư, tư vấn phương án lắp đặt và chuẩn bị hồ sơ kỹ thuật theo phạm vi cung cấp.

Giá panel chống cháy phụ thuộc vào cấp EI yêu cầu, loại lõi, độ dày tấm, độ dày tôn, chiều dài tấm, số lượng, phụ kiện, cửa, vận chuyển, bốc xếp và phạm vi thi công. Chủ đầu tư cần dự toán nên chuẩn bị bản vẽ, kích thước vách, vị trí lắp đặt, yêu cầu nghiệm thu và hồ sơ kỹ thuật nếu có. Khi cần tính chi phí theo cấu hình cụ thể, có thể xem thêm trang báo giá panel chống cháy để định hướng trước khi nhận báo giá chi tiết.
