Panel Chống Cháy EI150, EI180 Cho Công Trình Kỹ Thuật

Panel chống cháy EI150 và EI180 là nhóm hệ panel dùng cho các hạng mục có yêu cầu chịu lửa 150 phút hoặc 180 phút theo hồ sơ thiết kế. Đây là nhóm cấp EI cao, thường được xử lý theo cấu hình kỹ thuật riêng, áp dụng cho tuyến vách, khu kỹ thuật, phòng máy, kho hoặc công trình có yêu cầu phân khu và nghiệm thu chặt chẽ hơn.

Bài viết panel chống cháy EI150, EI180 này giúp chủ đầu tư, nhà thầu và đội thi công hiểu rõ khi nào cần dùng EI150, EI180, cần chuẩn bị hồ sơ gì và cách bóc tách vật tư theo đúng yêu cầu công trình.

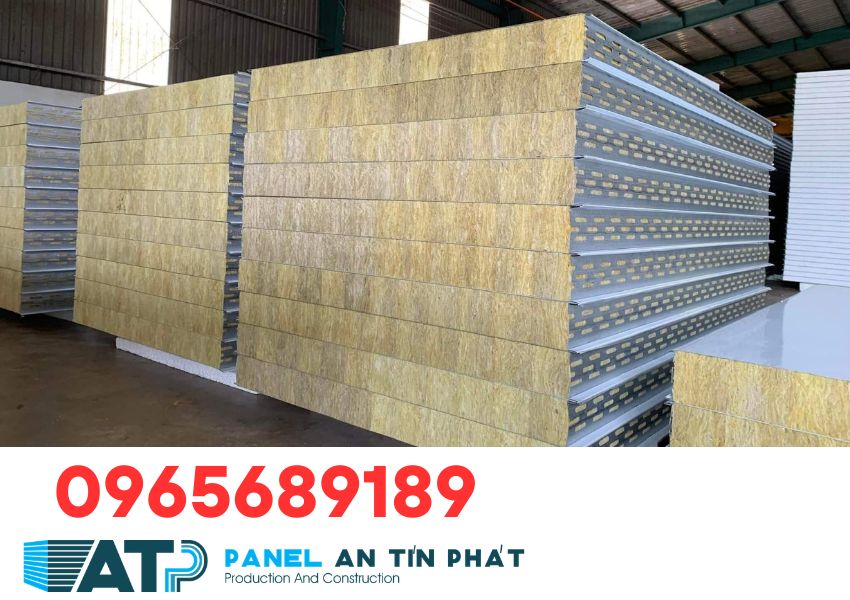

Vách panel chống cháy EI150 EI180 dùng cho khu kỹ thuật, phòng máy hoặc tuyến vách phân khu yêu cầu cấp chịu lửa cao

1. Panel chống cháy EI150, EI180 là gì?

Panel chống cháy EI150 và EI180 là hệ vách, trần hoặc kết cấu bao che sử dụng tấm panel kết hợp với hệ khung, phụ kiện liên kết và mối nối để đáp ứng cấp chịu lửa 150 phút hoặc 180 phút theo cấu hình kỹ thuật được áp dụng cho công trình.

Trong chỉ số EI, chữ E thể hiện tính toàn vẹn của cấu kiện khi chịu tác động của lửa. Chữ I thể hiện khả năng cách nhiệt, hạn chế truyền nhiệt sang mặt không tiếp xúc trực tiếp với lửa trong thời gian thử nghiệm. Với EI150 và EI180, hệ cấu kiện được xét theo mốc 150 phút và 180 phút.

Một hệ panel chống cháy EI150 hoặc EI180 cần được xác định theo các thành phần chính:

• Tấm panel đúng chủng loại, đúng độ dày và đúng cấu hình sản xuất.
• Lõi vật liệu phù hợp với cấp chịu lửa EI150 hoặc EI180.
• Bề mặt tôn, độ dày tôn và quy cách tấm theo hồ sơ kỹ thuật.
• Hệ khung chịu lực phù hợp với chiều cao, chiều dài tuyến vách và vị trí lắp đặt.
• Mối nối giữa các tấm panel được xử lý đúng ngàm, kín và thẳng.
• Nẹp U, nẹp V, nẹp góc, vít, keo, roan, bo góc và phụ kiện che mép.
• Cửa, khung bao, ô kính, lỗ kỹ thuật hoặc điểm xuyên vách nếu có.
• Hồ sơ vật liệu, thông số kỹ thuật, cấu hình áp dụng và phạm vi bàn giao.

EI150 và EI180 là nhóm cấp chịu lửa cao hơn EI120, thường không chọn theo cảm tính hoặc theo thói quen thi công. Khi hồ sơ công trình chỉ định hai cấp này, vật tư cần được đối chiếu theo bản vẽ, cấu hình hệ vách, phạm vi nghiệm thu và điều kiện lắp đặt thực tế. Chủ đầu tư có thể xem thêm bài panel chống cháy để nắm tổng quan các cấp EI từ EI30 đến EI180.

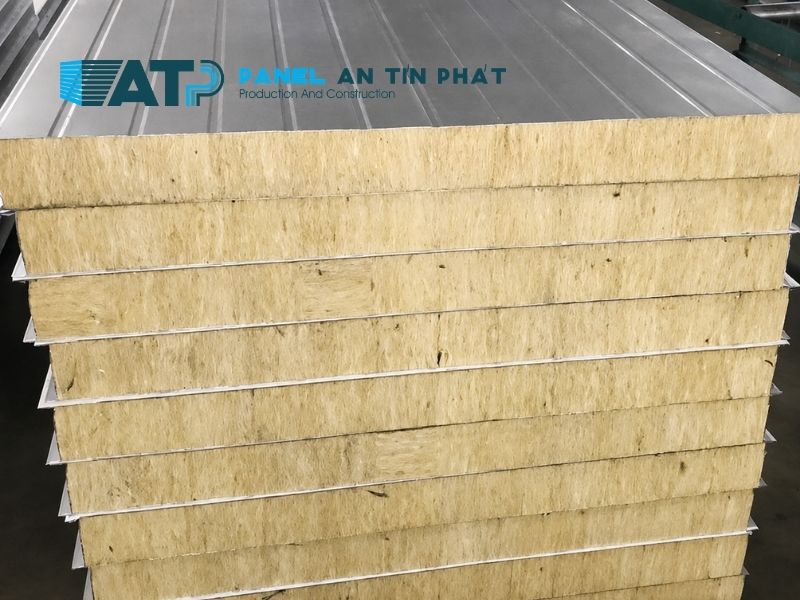

Cấu tạo panel chống cháy EI150 và EI180

2. Cấu hình kỹ thuật cần kiểm tra khi chọn EI150, EI180

Với panel chống cháy EI150 và EI180, cấu hình hệ vách phải được kiểm tra chi tiết hơn ngay từ giai đoạn báo giá. Các cấp EI cao thường liên quan trực tiếp đến hồ sơ thiết kế, hồ sơ PCCC, bản vẽ phân khu, điều kiện nghiệm thu và phạm vi cung cấp vật tư.

Hạng mục kỹ thuật	Nội dung cần xác định
Cấp chịu lửa	EI150 hoặc EI180 theo bản vẽ, hồ sơ PCCC hoặc yêu cầu kỹ thuật
Vị trí lắp đặt	Khu kỹ thuật, phòng máy, phòng điện, kho, tuyến vách phân khu
Độ dày panel	Theo cấu hình vật liệu, chiều cao vách và điều kiện thi công
Lõi vật liệu	Chủng loại lõi, tỷ trọng hoặc cấu hình theo hồ sơ kỹ thuật
Bề mặt tôn	Độ dày tôn, màu sắc, lớp sơn phủ, yêu cầu hoàn thiện bề mặt
Hệ khung	Quy cách khung, khoảng cách đỡ tấm, vị trí gia cố và điểm neo
Mối nối	Kiểu ngàm, nẹp che, keo xử lý khe, roan và vị trí giao góc
Cửa và ô kỹ thuật	Cửa đi, khung bao, bản lề, khóa, ô kính, lỗ xuyên vách nếu có
Phụ kiện hoàn thiện	Nẹp U, nẹp V, nẹp góc, vít, keo, roan, bo góc, phụ kiện che mép
Hồ sơ bàn giao	Thông số vật liệu, chứng từ kỹ thuật, cấu hình áp dụng và phạm vi cung cấp

Với EI150 và EI180, việc bóc tách khối lượng cần tách riêng từng tuyến vách. Mỗi tuyến cần thể hiện rõ chiều cao, chiều dài, số lượng cửa, vị trí điểm xuyên kỹ thuật, điều kiện tiếp giáp và phạm vi hoàn thiện.

Các vị trí quanh cửa, quanh ô kỹ thuật, chân vách, đầu vách, giao góc và điểm liên kết với kết cấu hiện hữu phải được thể hiện trong phương án vật tư. Đây là các khu vực thường phát sinh chi phí phụ kiện, nhân công và thời gian xử lý tại công trình.

3. Panel chống cháy EI150, EI180 dùng trong trường hợp nào?

Panel chống cháy EI150 và EI180 dùng cho các hạng mục có yêu cầu chịu lửa cao theo hồ sơ thiết kế. Đây thường là những tuyến vách quan trọng trong khu kỹ thuật, phòng máy, phòng điện, kho hoặc công trình cần phân khu rõ ràng theo phương án PCCC.

3.1. Khu kỹ thuật, phòng máy và phòng điện yêu cầu cao

Khu kỹ thuật, phòng máy và phòng điện có thể cần EI150 hoặc EI180 khi hồ sơ thiết kế chỉ định thời gian chịu lửa cao hơn EI120. Nhóm hạng mục này thường có nhiều chi tiết kỹ thuật như cửa, máng cáp, đường ống, lỗ xuyên vách, điểm bảo trì và lối thao tác thiết bị.

Với hệ vách cần vật liệu lõi bông khoáng, panel Rockwool cần được kiểm tra theo cấu hình tấm, độ dày, bề mặt tôn, hệ khung, mối nối, cửa và điểm xuyên kỹ thuật. Chủ đầu tư có thể tham khảo tấm panel Rockwool cách âm chống cháy khi công trình cần vật tư lõi bông khoáng cho khu vực kỹ thuật.

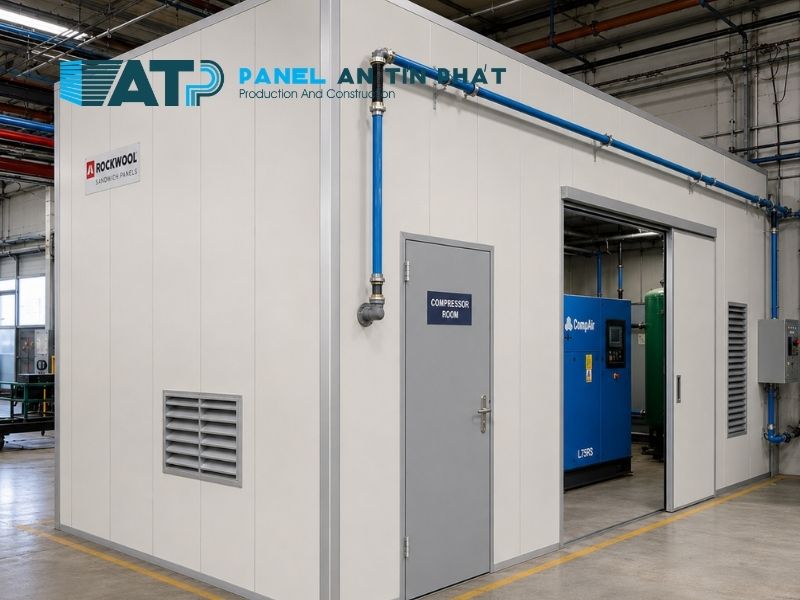

Phòng điện yêu cầu PCCC có thể dùng EI150 và EI180

3.2. Tuyến vách phân khu trong công trình công nghiệp

Trong công trình công nghiệp, EI150 và EI180 thường xuất hiện ở các tuyến vách phân khu có yêu cầu chịu lửa cao. Khi triển khai, cần xác định rõ tuyến vách nằm ở khu vực nào, tiếp giáp với hạng mục nào, có cửa hay không, có lỗ kỹ thuật hay không và có yêu cầu bàn giao hồ sơ gì.

Với tuyến vách dài hoặc vách cao, hệ khung, điểm liên kết, nẹp, vít và phương án lắp đặt phải được tính theo điều kiện mặt bằng. Nếu khu vực có xe nâng, xe đẩy hoặc thiết bị vận chuyển nội bộ, chân vách và góc ngoài cần được bảo vệ kỹ hơn.

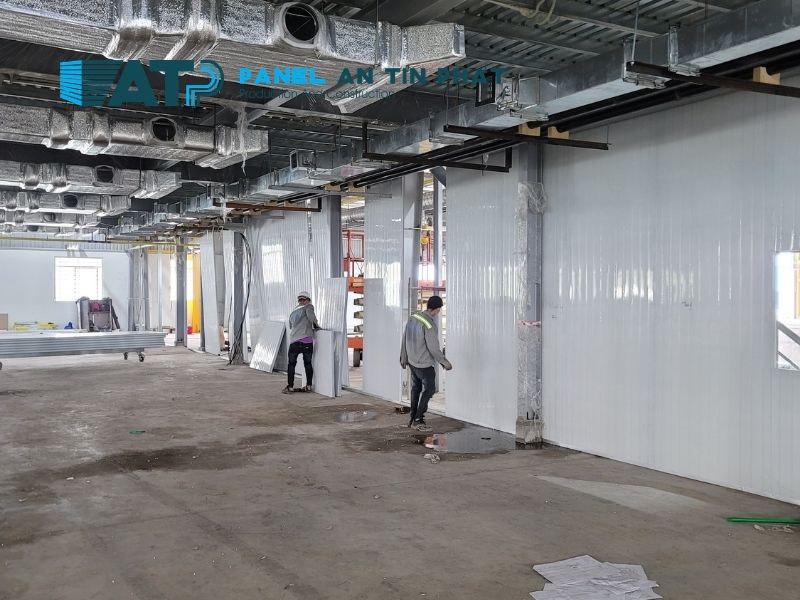

Vách phân khu có yêu cầu chịu lửa cao sử dụng panel chống cháy EI150 và EI180

3.3. Kho hàng, kho vật tư hoặc khu lưu trữ đặc biệt

Kho hàng, kho vật tư hoặc khu lưu trữ có thể dùng panel chống cháy EI150, EI180 khi hồ sơ thiết kế chỉ định cấp chịu lửa cao. Với nhóm hạng mục này, cần kiểm tra cửa, điểm bốc xếp, hướng vận chuyển, tuyến xe nâng, vị trí pallet và các khu vực dễ va chạm.

Phần báo giá nên tách rõ tấm panel, phụ kiện, cửa, khung, nẹp, vít, keo, roan, vận chuyển và thi công. Cách tách này giúp chủ đầu tư dễ kiểm soát chi phí và tránh thiếu vật tư khi triển khai.

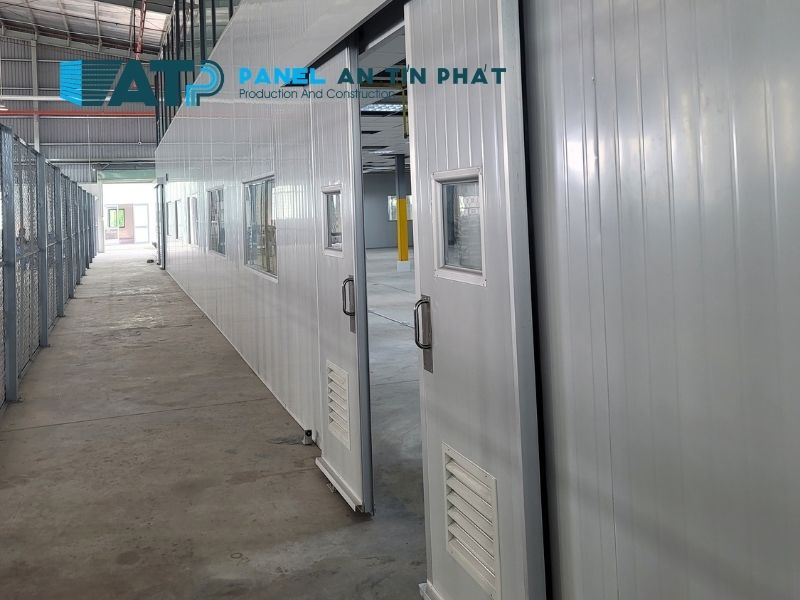

Khu lưu trữ đặc biệt dùng panel chống cháy EI150, EI180

3.4. Công trình cải tạo cần nâng cấp cấp chịu lửa

Trong công trình cải tạo, EI150 hoặc EI180 được dùng khi cần nâng cấp tuyến vách theo yêu cầu thiết kế mới. Điều kiện mặt bằng hiện hữu cần được khảo sát kỹ vì nền, trần, cột, tường và đường vận chuyển thường không thuận lợi như công trình xây mới.

Trước khi sản xuất tấm, cần đo cao độ, kiểm tra điểm liên kết, hướng đưa vật tư vào công trình, khu vực tập kết và thời gian thi công được phép. Với công trình đang hoạt động, phương án lắp đặt cần hạn chế ảnh hưởng đến sản xuất, lưu kho hoặc vận hành bên trong.

4. Khi nào chọn EI150, EI180 và cần chuẩn bị hồ sơ gì?

Panel chống cháy EI150 và EI180 được chọn khi bản vẽ, hồ sơ thiết kế hoặc yêu cầu kỹ thuật chỉ định cấp chịu lửa tương ứng. Đây là nhóm cấp EI cao, vì vậy việc chuẩn bị thông tin đầu vào cần đầy đủ hơn các hạng mục thông thường.

Các thông tin cần chuẩn bị gồm:

Hồ sơ/thông tin cần có	Mục đích sử dụng
Bản vẽ mặt bằng	Xác định tuyến vách, chiều dài, chiều cao và vị trí lắp đặt
Cấp EI yêu cầu	Xác định EI150, EI180 hoặc cấp khác theo hồ sơ thiết kế
Bản vẽ cửa và ô kỹ thuật	Tính khung bao, phụ kiện cửa, ô kính, lỗ xuyên vách
Điều kiện tiếp giáp	Kiểm tra nền, cột, dầm, trần, tường hiện hữu
Yêu cầu vật tư	Xác định độ dày panel, lõi, bề mặt tôn, khung, nẹp, vít, keo, roan
Phạm vi cung cấp	Tách rõ chỉ cung cấp vật tư hay thi công hoàn thiện
Hồ sơ bàn giao	Chuẩn bị thông số vật liệu, chứng từ kỹ thuật và phạm vi áp dụng

Nếu công trình đang cân nhắc giữa EI120 và EI150/EI180, cần đối chiếu lại yêu cầu thiết kế trước khi chốt vật tư. Với các hạng mục chỉ định EI120, chủ đầu tư có thể xem thêm panel chống cháy EI120 để so sánh cấu hình và phạm vi sử dụng.

Với các tuyến vách EI150, EI180 cần lắp đặt hoàn thiện, đội thi công vách panel cần khảo sát mặt bằng, kiểm tra cao độ, điều kiện vận chuyển, vị trí cửa, lỗ kỹ thuật và điểm liên kết trước khi chốt khối lượng. Đây là bước quan trọng để kiểm soát vật tư, phụ kiện, thời gian thi công và phạm vi bàn giao.

5. Địa Chỉ Cung Cấp Panel Chống Cháy EI150, EI180 Theo Yêu Cầu Công Trình

Panel An Tín Phát cung cấp panel chống cháy EI150, EI180 theo yêu cầu từng công trình, hỗ trợ tư vấn cấu hình panel, độ dày tấm, độ dày tôn, hệ khung, nẹp, vít, keo, roan, cửa và phụ kiện hoàn thiện. Với bản vẽ hoặc kích thước sơ bộ, An Tín Phát có thể bóc tách khối lượng, tư vấn phương án vật tư và lập báo giá theo phạm vi cung cấp hoặc thi công.

Giá panel chống cháy EI150, EI180 phụ thuộc vào cấu hình tấm, độ dày, độ dày tôn, số lượng, chiều dài tấm, hệ khung, phụ kiện, cửa, vận chuyển, bốc xếp và yêu cầu lắp đặt. Khách hàng cần dự toán có thể xem thêm báo giá panel chống cháy để chuẩn bị thông tin trước khi nhận báo giá chi tiết.

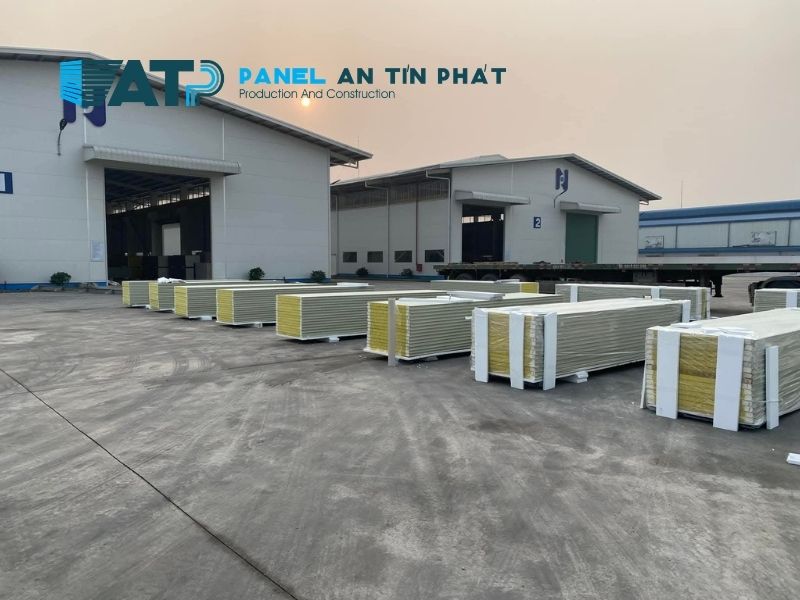

Panel An Tín Phát chuẩn bị panel chống cháy EI150 và EI180, nẹp, vít, keo, roan, cửa và phụ kiện giao cho công trình kỹ thuật
