Panel Chống Cháy EI120 Cho Phòng Máy, Kho, Kỹ Thuật

Panel chống cháy EI120 là hệ panel được sử dụng cho các hạng mục có yêu cầu chịu lửa 120 phút theo hồ sơ thiết kế hoặc yêu cầu kỹ thuật của công trình. So với EI60 và EI90, cấp EI120 thường dùng cho các tuyến vách quan trọng hơn, khu kỹ thuật, phòng máy, kho hàng hoặc khu vực cần phân tách không gian theo yêu cầu PCCC rõ ràng.

Bài viết panel chống cháy EI120 này giúp chủ đầu tư, nhà thầu và đội thi công hiểu rõ EI120 là gì, dùng trong trường hợp nào, cần kiểm tra cấu hình hệ vách ra sao và khi nào cần xem xét các cấp EI150, EI180.

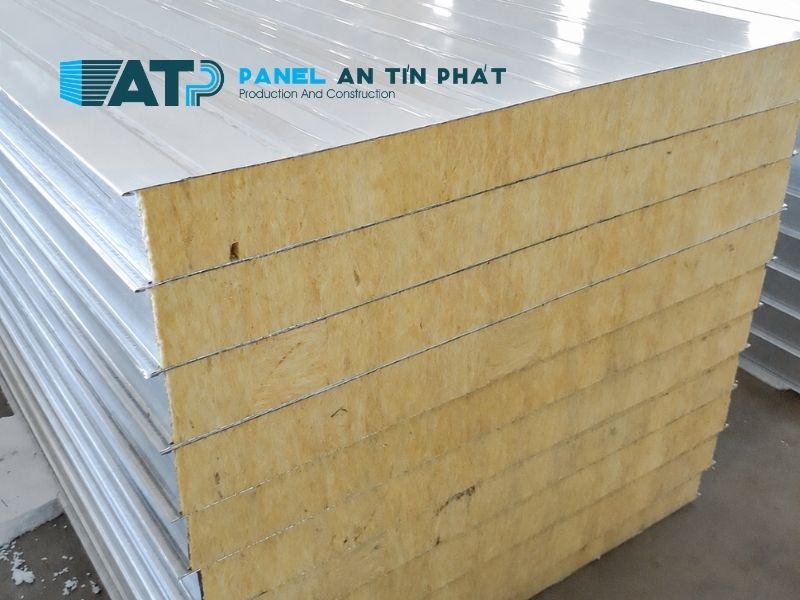

Vách panel chống cháy EI120 dùng cho khu kỹ thuật, phòng máy hoặc tuyến vách phân khu trong công trình công nghiệp

1. Panel chống cháy EI120 là gì?

Panel chống cháy EI120 là hệ vách, trần hoặc kết cấu bao che sử dụng tấm panel kết hợp với hệ khung, phụ kiện liên kết và mối nối để đáp ứng cấp chịu lửa 120 phút theo cấu hình kỹ thuật được áp dụng cho công trình.

Trong chỉ số EI, chữ E thể hiện tính toàn vẹn của cấu kiện khi chịu tác động của lửa. Chữ I thể hiện khả năng cách nhiệt, hạn chế truyền nhiệt sang mặt không tiếp xúc trực tiếp với lửa trong thời gian thử nghiệm. Với EI120, hệ cấu kiện được xét theo mốc 120 phút.

Một hệ panel chống cháy EI120 cần được xác định rõ theo các thành phần:

• Tấm panel đúng chủng loại, đúng độ dày và đúng cấu hình sản xuất.
• Lõi vật liệu phù hợp với cấp chịu lửa EI120.
• Bề mặt tôn, độ dày tôn và quy cách tấm theo hồ sơ kỹ thuật.
• Hệ khung chịu lực phù hợp với chiều cao, chiều dài tuyến vách và vị trí lắp đặt.
• Mối nối giữa các tấm panel được xử lý đúng ngàm, kín và thẳng.
• Nẹp U, nẹp V, nẹp góc, vít, keo, roan, bo góc và phụ kiện che mép.
• Cửa, khung bao, ô kính, lỗ kỹ thuật hoặc điểm xuyên vách nếu có.
• Hồ sơ vật liệu, thông số kỹ thuật và phạm vi bàn giao.

EI120 là cấp chịu lửa 120 phút, phù hợp với các hạng mục có yêu cầu cao hơn EI90 như phòng máy, phòng điện, khu kỹ thuật, tuyến vách phân khu hoặc khu vực được chỉ định rõ trong hồ sơ thiết kế. Chủ đầu tư có thể xem thêm bài panel chống cháy để đối chiếu EI120 với các cấp EI30, EI45, EI60, EI90, EI150 và EI180.

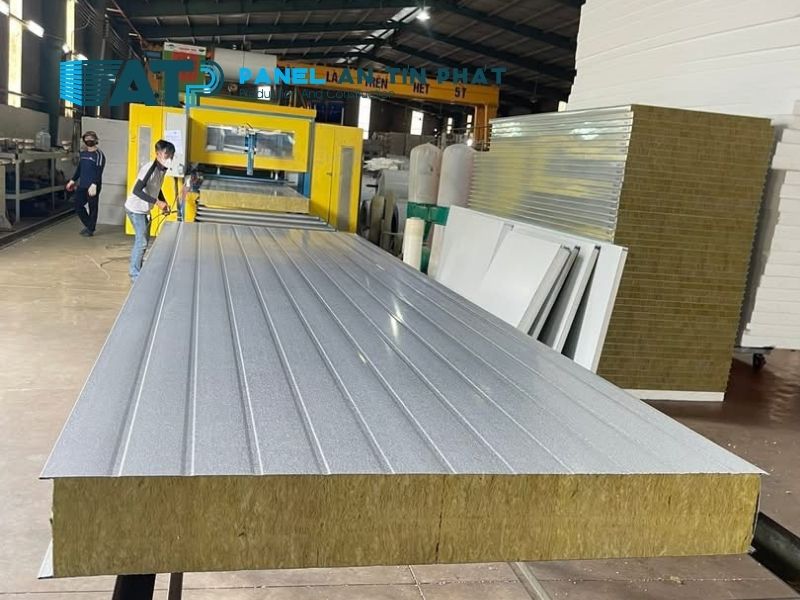

Cấu tạo panel chống cháy EI120

2. Cấu hình kỹ thuật cần kiểm tra khi chọn panel chống cháy EI120

Khi chọn panel chống cháy EI120, cấu hình hệ vách phải được kiểm tra kỹ theo bản vẽ, hồ sơ kỹ thuật và điều kiện lắp đặt thực tế. Với cấp chịu lửa 120 phút, các vị trí như khung, mối nối, cửa, lỗ xuyên vách, điểm tiếp giáp nền/cột/dầm/trần và phụ kiện hoàn thiện cần được bóc tách rõ ngay từ đầu.

Hạng mục kỹ thuật	Nội dung cần xác định
Cấp chịu lửa	EI120 theo bản vẽ, hồ sơ PCCC hoặc yêu cầu kỹ thuật
Vị trí lắp đặt	Phòng máy, phòng điện, khu kỹ thuật, kho, tuyến vách phân khu
Độ dày panel	Theo cấu hình vật liệu, chiều cao vách và điều kiện thi công
Lõi vật liệu	Chủng loại lõi, tỷ trọng hoặc cấu hình theo hồ sơ kỹ thuật
Bề mặt tôn	Độ dày tôn, màu sắc, lớp sơn phủ, yêu cầu hoàn thiện bề mặt
Hệ khung	Quy cách khung, khoảng cách đỡ tấm, vị trí gia cố và điểm neo
Mối nối	Kiểu ngàm, nẹp che, keo xử lý khe, roan và vị trí giao góc
Phụ kiện	Nẹp U, nẹp V, nẹp góc, vít, keo, roan, bo góc, phụ kiện che mép
Cửa và ô kỹ thuật	Cửa đi, khung bao, bản lề, khóa, ô kính, lỗ xuyên vách nếu có
Hồ sơ bàn giao	Thông số vật liệu, chứng từ kỹ thuật và phạm vi cung cấp

Với EI120, tuyến vách thường có yêu cầu cao về độ ổn định, độ kín, phụ kiện đồng bộ và hồ sơ bàn giao. Các vị trí quanh cửa, điểm xuyên kỹ thuật, đầu vách, chân vách và giao góc phải được thể hiện trong phương án vật tư để hạn chế phát sinh khi thi công.

Nếu công trình có nhiều cấp EI khác nhau, phần EI120 cần tách khối lượng riêng. Không gộp chung tuyến vách EI120 với EI60 hoặc EI90 nếu độ cao, cấu hình tấm, hệ khung, cửa và phụ kiện không giống nhau.

3. Panel chống cháy EI120 dùng trong trường hợp nào?

Panel chống cháy EI120 dùng cho các hạng mục có yêu cầu chịu lửa 120 phút theo hồ sơ thiết kế. Đây thường là những tuyến vách quan trọng trong nhà xưởng, phòng máy, khu kỹ thuật, kho hoặc công trình cần phân khu theo yêu cầu riêng.

3.1. Phòng máy, phòng điện và khu kỹ thuật

Phòng máy, phòng điện và khu kỹ thuật là nhóm hạng mục thường cần kiểm soát kỹ về vật tư, cửa, điểm xuyên vách và phụ kiện hoàn thiện. Khi hồ sơ chỉ định EI120, toàn bộ tuyến vách phải được bóc tách theo cấp chịu lửa 120 phút, bao gồm cả tấm panel, khung, nẹp, vít, keo, roan, cửa và các chi tiết tiếp giáp.

Với hạng mục cần vật liệu lõi bông khoáng, panel Rockwool có thể được đưa vào phương án để hỗ trợ cách âm, cách nhiệt và hạn chế cháy lan theo cấu hình công trình. Chủ đầu tư có thể tham khảo tấm panel Rockwool chống cháy khi công trình yêu cầu vật tư lõi bông khoáng cho khu kỹ thuật hoặc phòng máy.

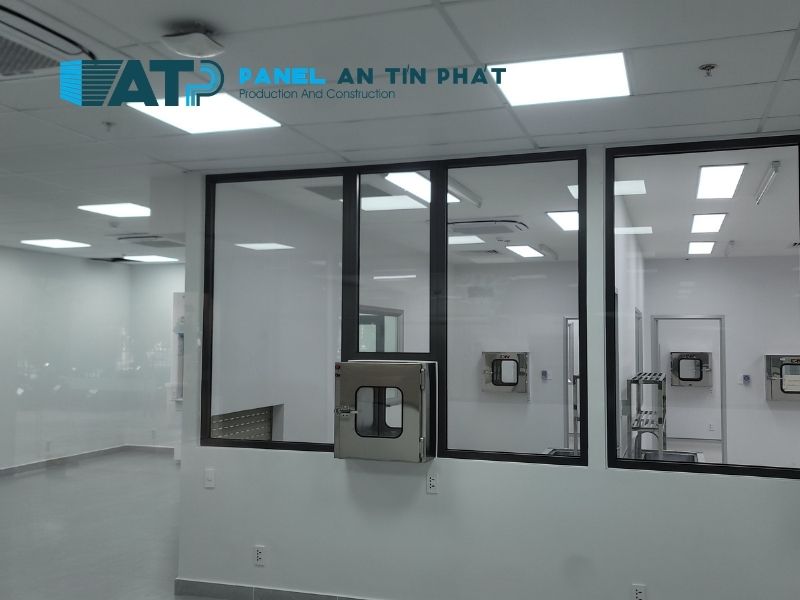

Phòng máy sử dụng panel chống cháy EI120

3.2. Vách phân khu trong nhà xưởng

Trong nhà xưởng, panel chống cháy EI120 thường dùng cho các tuyến vách phân khu có yêu cầu cao hơn EI90. Các tuyến vách này có thể nằm giữa khu sản xuất, khu kỹ thuật, kho vật tư, phòng điện hoặc khu vực cần tách riêng theo bản vẽ.

Khi triển khai, cần xác định chiều cao vách, khoảng cách cột, vị trí dầm, lối thoát, cửa, hướng vận chuyển nội bộ, khu vực xe nâng hoạt động và điểm tiếp giáp với kết cấu hiện hữu. Những thông tin này quyết định hệ khung, điểm bắt vít, nẹp bảo vệ, chiều dài tấm và phụ kiện hoàn thiện.

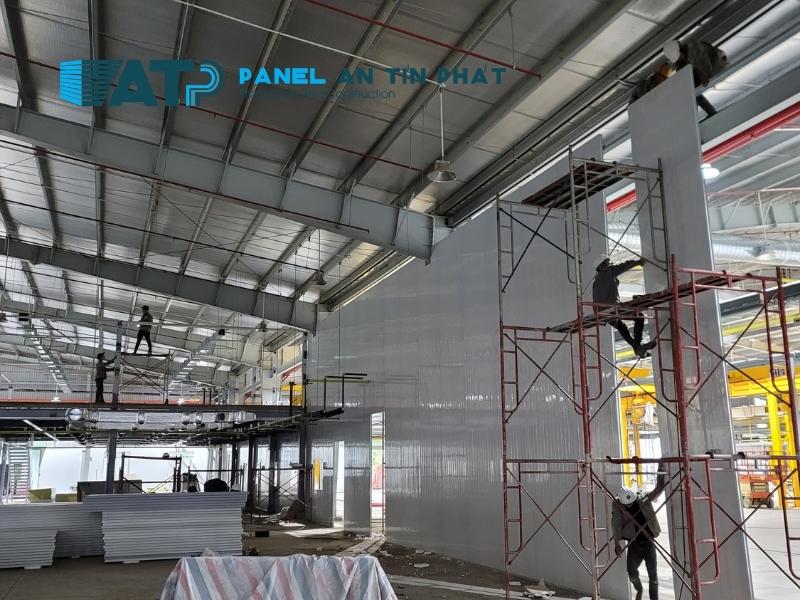

Vách phân khu trong nhà xưởng dùng panel chống cháy EI120

3.3. Kho hàng hoặc khu lưu trữ có yêu cầu cao

Kho hàng hoặc khu lưu trữ dùng panel chống cháy EI120 khi hồ sơ công trình chỉ định cấp chịu lửa 120 phút. Với hạng mục kho, phần chân vách, mép cửa, khu vực bốc xếp, góc ngoài và tuyến di chuyển hàng hóa cần được hoàn thiện chắc để hạn chế móp méo, bung nẹp hoặc hở mép khi vận hành.

Nếu kho có nhiều cửa, ô kỹ thuật, máng cáp hoặc đường ống xuyên vách, các vị trí này phải được bóc tách riêng trong báo giá. Điều này giúp chủ đầu tư kiểm soát đúng khối lượng phụ kiện, thời gian thi công và phạm vi bàn giao.

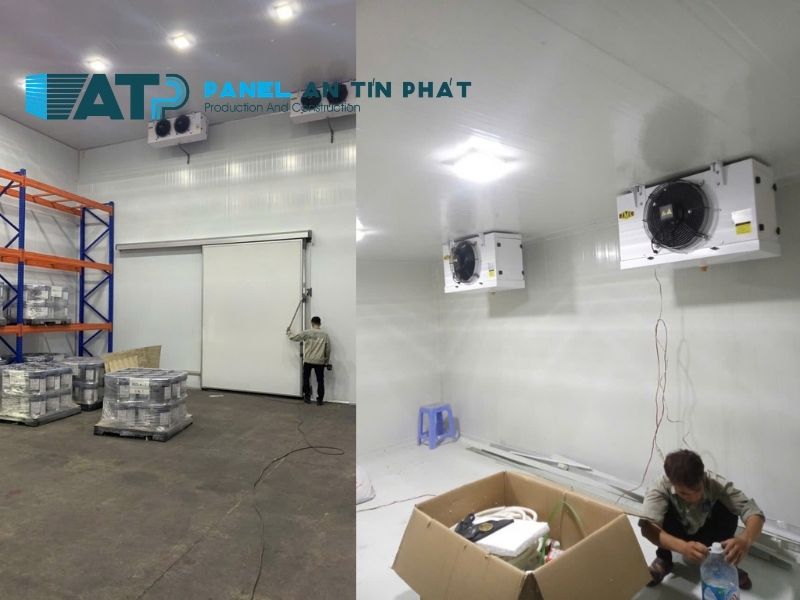

Kho hàng dùng panel chống cháy EI120

3.4. Công trình cải tạo có yêu cầu nâng cấp chịu lửa

Trong công trình cải tạo, EI120 được dùng khi cần nâng cấp tuyến vách hiện hữu hoặc dựng mới vách có yêu cầu chịu lửa 120 phút. Công trình cải tạo thường có sai số về cao độ, độ phẳng nền, trần, cột và tường hiện hữu, nên cần khảo sát trước khi sản xuất tấm.

Với công trình đang vận hành, cần tính thêm đường vận chuyển vật tư, khu vực tập kết panel, khung giờ thi công và biện pháp che chắn. Phương án thi công phải được thống nhất trước để hạn chế ảnh hưởng đến khu vực sản xuất hoặc vận hành xung quanh.

4. Khi nào chọn EI120 và khi nào chuyển lên EI150, EI180?

Panel chống cháy EI120 được chọn khi bản vẽ, hồ sơ thiết kế hoặc yêu cầu kỹ thuật chỉ định cấp chịu lửa 120 phút. Cấp này phù hợp với các tuyến vách kỹ thuật, vách phân khu, phòng máy, phòng điện, kho hoặc khu vực có yêu cầu cao hơn EI90.

Khi hạng mục yêu cầu thời gian chịu lửa cao hơn 120 phút, vật tư phải được chuyển sang cấp EI tương ứng. Với các công trình chỉ định cấp chịu lửa cao hơn, chủ đầu tư cần kiểm tra cấu hình panel chống cháy EI150 EI180 để bóc tách đúng tấm, hệ khung, mối nối, cửa, phụ kiện và hồ sơ bàn giao.

Bảng kiểm tra nhanh khi chọn EI120:

Tiêu chí kiểm tra	Hướng xử lý kỹ thuật
Bản vẽ ghi EI120	Bóc tách vật tư theo cấu hình EI120
Bản vẽ ghi EI90	Đối chiếu lại phạm vi hạng mục để chọn đúng cấp EI90
Bản vẽ ghi EI150 hoặc EI180	Chuyển sang cấu hình EI150/EI180
Vách có nhiều cửa	Tính riêng khung bao, bản lề, khóa, roan và phụ kiện quanh cửa
Vách có lỗ kỹ thuật	Tính phụ kiện che mép, keo, roan và biện pháp xử lý khe
Tuyến vách cao hoặc dài	Kiểm tra quy cách khung, khoảng cách liên kết và điểm gia cố
Công trình cải tạo	Khảo sát nền, trần, cột, tường, cao độ và đường vận chuyển

Với tuyến vách EI120 cần lắp đặt hoàn thiện, đội thi công vách panel cần khảo sát cao độ, điểm liên kết, vị trí cửa, khu vực thao tác và điều kiện đưa vật tư vào công trình trước khi chốt khối lượng. Đây là bước cần thiết để kiểm soát đúng vật tư, phụ kiện và tiến độ lắp đặt.

5. Địa Chỉ Cung Cấp Panel Chống Cháy EI120 Theo Yêu Cầu Công Trình

Panel An Tín Phát cung cấp panel chống cháy EI120 theo yêu cầu từng công trình, hỗ trợ tư vấn cấu hình panel, độ dày tấm, độ dày tôn, hệ khung, nẹp, vít, keo, roan, cửa và phụ kiện hoàn thiện. Với bản vẽ hoặc kích thước sơ bộ, An Tín Phát có thể bóc tách khối lượng, tư vấn phương án vật tư và lập báo giá theo phạm vi cung cấp hoặc thi công.

Giá panel chống cháy EI120 phụ thuộc vào cấu hình tấm, độ dày, độ dày tôn, số lượng, chiều dài tấm, hệ khung, phụ kiện, cửa, vận chuyển, bốc xếp và yêu cầu lắp đặt. Khách hàng cần dự toán có thể xem thêm báo giá panel chống cháy để chuẩn bị thông tin trước khi nhận báo giá chi tiết.

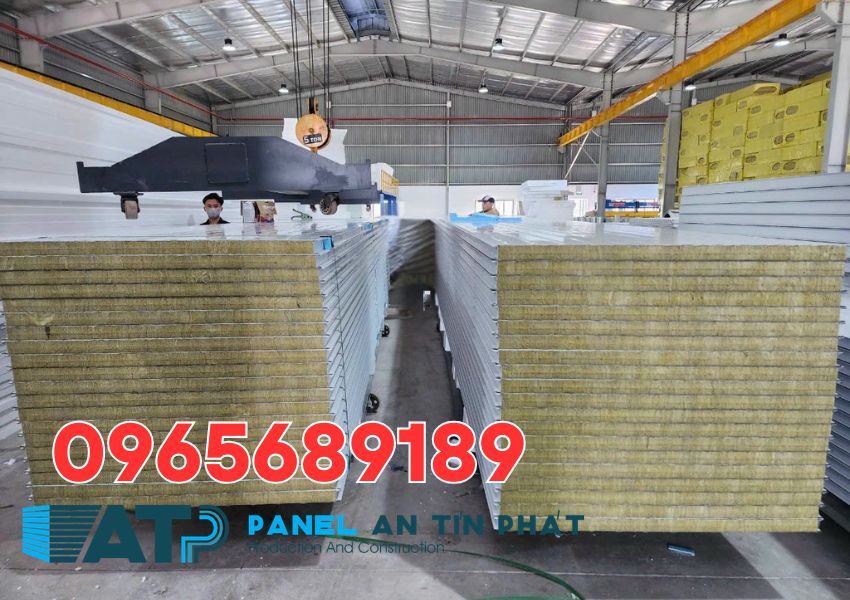

Panel An Tín Phát chuẩn bị panel chống cháy EI120, nẹp, vít, keo, roan, cửa và phụ kiện giao cho công trình kỹ thuật hoặc nhà xưởng
