Panel Chống Cháy EI60 Cho Nhà Xưởng, Kho, Phòng Máy

Panel chống cháy EI60 là hệ panel được sử dụng cho các hạng mục có yêu cầu chịu lửa 60 phút theo hồ sơ thiết kế hoặc yêu cầu kỹ thuật của công trình. Cấp EI60 thường gặp trong nhà xưởng, kho hàng, phòng kỹ thuật, phòng máy, vách phân khu hoặc khu vực cần kiểm soát cháy lan rõ ràng hơn so với các cấp EI thấp hơn.

Bài viết panel chống cháy EI60 này giúp chủ đầu tư, nhà thầu và đội thi công hiểu rõ EI60 là gì, dùng cho hạng mục nào, cấu hình hệ vách cần kiểm tra ra sao và khi nào cần chuyển sang cấp EI90.

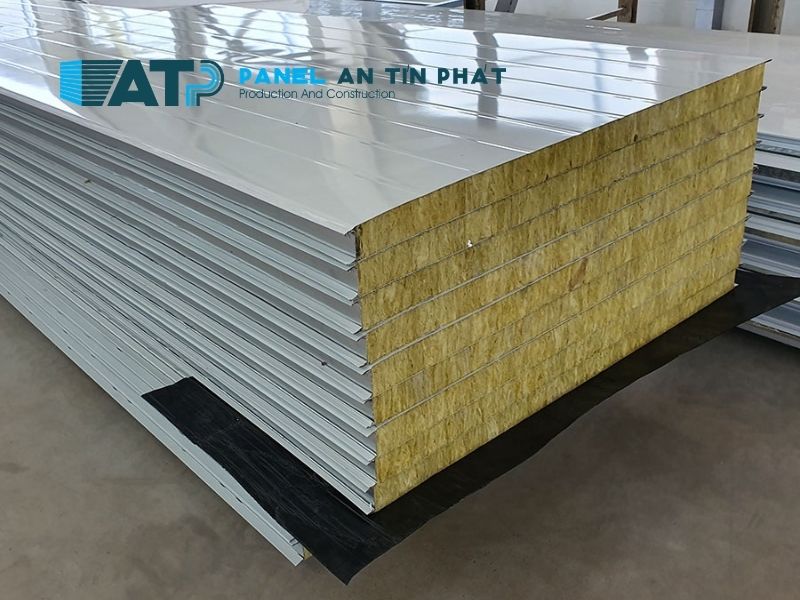

Vách panel chống cháy EI60 lắp trong nhà xưởng hoặc phòng kỹ thuật

1. Panel chống cháy EI60 là gì?

Panel chống cháy EI60 là hệ vách, trần hoặc kết cấu bao che sử dụng tấm panel kết hợp với khung, phụ kiện liên kết và mối nối để đáp ứng cấp chịu lửa 60 phút theo cấu hình kỹ thuật được áp dụng cho công trình.

Trong chỉ số EI, chữ E thể hiện tính toàn vẹn của cấu kiện khi chịu tác động của lửa. Chữ I thể hiện khả năng cách nhiệt, hạn chế truyền nhiệt sang mặt không tiếp xúc trực tiếp với lửa trong thời gian thử nghiệm. Với EI60, hệ cấu kiện được xét theo mốc 60 phút.

Một hệ panel chống cháy EI60 cần được xác định theo các thành phần chính:

• Tấm panel đúng chủng loại, đúng độ dày và đúng cấu hình sản xuất.
• Lõi vật liệu phù hợp với cấp chịu lửa EI60.
• Bề mặt tôn, độ dày tôn và quy cách tấm theo hồ sơ kỹ thuật.
• Hệ khung chịu lực phù hợp với chiều cao, chiều dài tuyến vách và vị trí lắp đặt.
• Mối nối giữa các tấm panel được xử lý đúng ngàm, kín và thẳng.
• Nẹp U, nẹp V, nẹp góc, vít, keo, roan, bo góc và phụ kiện che mép.
• Cửa, khung bao, ô kính, lỗ kỹ thuật hoặc điểm xuyên vách nếu có.
• Hồ sơ vật liệu, thông số kỹ thuật và phạm vi bàn giao.

EI60 là cấp chịu lửa 60 phút, phù hợp với nhiều hạng mục công nghiệp như vách ngăn nhà xưởng, kho hàng, phòng kỹ thuật, phòng máy hoặc khu vực cần tách không gian theo yêu cầu thiết kế. Để đối chiếu EI60 với EI30, EI45, EI90, EI120, EI150 và EI180, chủ đầu tư có thể tham khảo bài panel chống cháy.

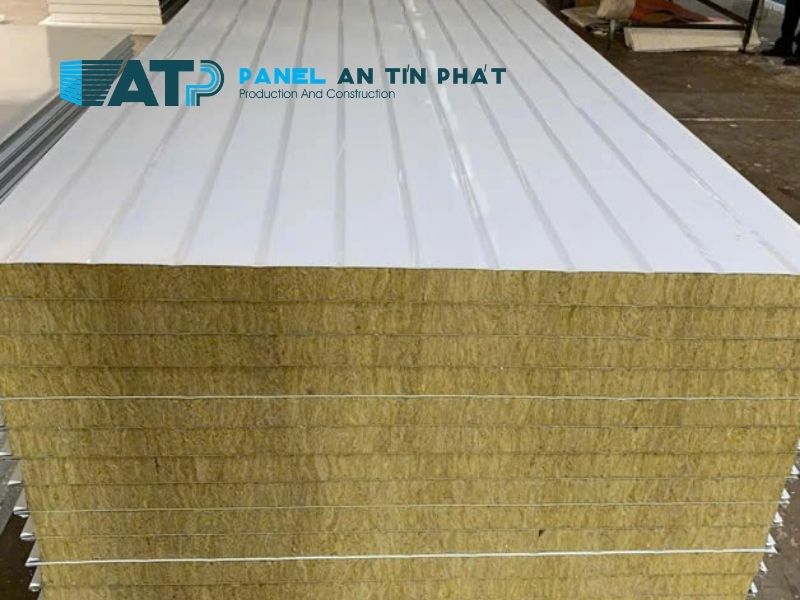

Cấu tạo panel chống cháy EI60

2. Cấu hình kỹ thuật cần kiểm tra khi chọn panel chống cháy EI60

Khi chọn panel chống cháy EI60, cần kiểm tra đầy đủ cấu hình hệ vách trước khi sản xuất và đưa vật tư vào công trình. Với cấp EI60, các hạng mục như chiều cao vách, hệ khung, cửa, phụ kiện mối nối và điểm xuyên kỹ thuật ảnh hưởng trực tiếp đến bóc tách vật tư, chi phí và chất lượng bàn giao.

Hạng mục kỹ thuật	Nội dung cần xác định
Cấp chịu lửa	EI60 theo bản vẽ, hồ sơ PCCC hoặc yêu cầu kỹ thuật
Vị trí lắp đặt	Nhà xưởng, kho hàng, phòng kỹ thuật, phòng máy, vách phân khu
Độ dày panel	Theo cấu hình vật liệu, chiều cao vách và điều kiện lắp đặt
Lõi vật liệu	Chủng loại lõi, tỷ trọng hoặc cấu hình theo hồ sơ kỹ thuật
Bề mặt tôn	Độ dày tôn, màu sắc, lớp sơn phủ, yêu cầu hoàn thiện bề mặt
Hệ khung	Quy cách khung, khoảng cách đỡ tấm, vị trí gia cố và điểm neo
Mối nối	Kiểu ngàm, khe tiếp giáp, nẹp che, keo xử lý khe và roan
Phụ kiện	Nẹp U, nẹp V, nẹp góc, vít, keo, roan, bo góc, phụ kiện che mép
Cửa và ô kỹ thuật	Cửa đi, khung bao, bản lề, khóa, ô kính, lỗ xuyên vách nếu có
Hồ sơ bàn giao	Thông số vật liệu, chứng từ kỹ thuật và phạm vi cung cấp

Với EI60, hệ khung và phụ kiện cần được tính rõ theo từng tuyến vách. Vách càng cao, càng dài hoặc có nhiều cửa thì khối lượng khung, nẹp, vít, keo, roan và phụ kiện quanh cửa càng cần được bóc tách chi tiết.

Các vị trí chân vách, đầu vách, giao góc, quanh cửa và điểm xuyên kỹ thuật cần được thể hiện trong phương án vật tư. Nếu bỏ sót các vị trí này, công trình dễ phát sinh phụ kiện, công cắt sửa và thời gian hoàn thiện khi thi công.

3. Panel chống cháy EI60 dùng cho hạng mục nào?

Panel chống cháy EI60 thường được dùng cho các hạng mục có yêu cầu chịu lửa rõ ràng hơn so với vách phụ trợ cơ bản. Khi lựa chọn, cần căn cứ vào hồ sơ thiết kế, vị trí lắp đặt, chức năng sử dụng, chiều cao vách và điều kiện vận hành thực tế.

3.1. Vách ngăn nhà xưởng và khu sản xuất

Trong nhà xưởng, panel chống cháy EI60 được dùng cho vách ngăn khu sản xuất, vách bao che khu kỹ thuật, vách tách khu phụ trợ hoặc tuyến vách cần cấp chịu lửa 60 phút theo hồ sơ thiết kế. Với nhà xưởng có nhiều khu vực vận hành, mỗi tuyến vách cần được kiểm tra riêng theo công năng và điều kiện tiếp giáp.

Khi triển khai, cần xác định chiều cao vách, khoảng cách cột, vị trí dầm, cửa ra vào, lối thoát, khu vực xe nâng hoạt động và điểm xuyên kỹ thuật. Các thông tin này quyết định quy cách khung, độ dài tấm, phụ kiện bảo vệ và biện pháp lắp đặt.

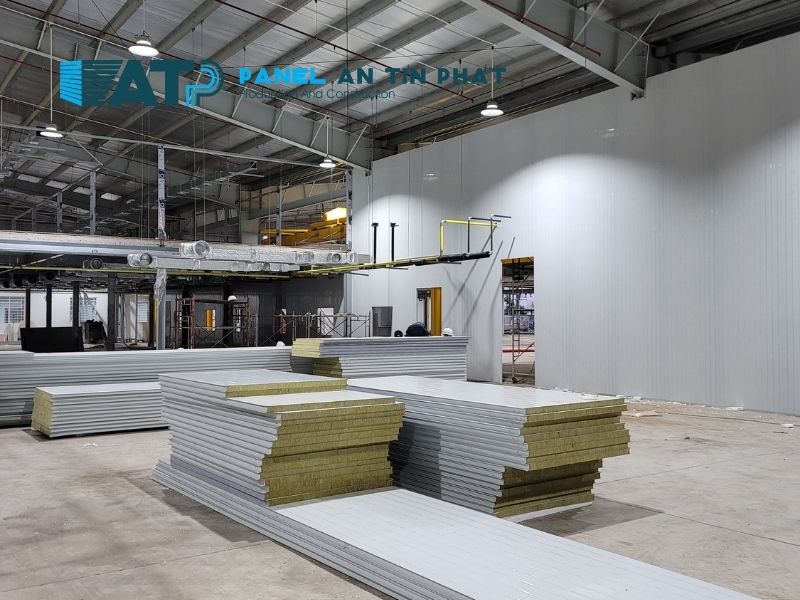

Vách ngăn nhà xưởng sử dụng panel chống cháy EI60

3.2. Kho hàng, kho vật tư và khu lưu trữ

Kho hàng hoặc kho vật tư dùng panel chống cháy EI60 khi hồ sơ công trình yêu cầu vách ngăn có cấp chịu lửa 60 phút. Với hạng mục kho, ngoài diện tích panel, cần tính đủ nẹp chân, nẹp góc, khung cửa, bản lề, khóa, roan và phụ kiện bảo vệ các vị trí thường xuyên xuất nhập hàng.

Chân vách và mép cửa là hai khu vực cần hoàn thiện chắc. Đây là nơi dễ bị tác động bởi xe nâng, xe đẩy, pallet hoặc thiết bị vận chuyển nội bộ.

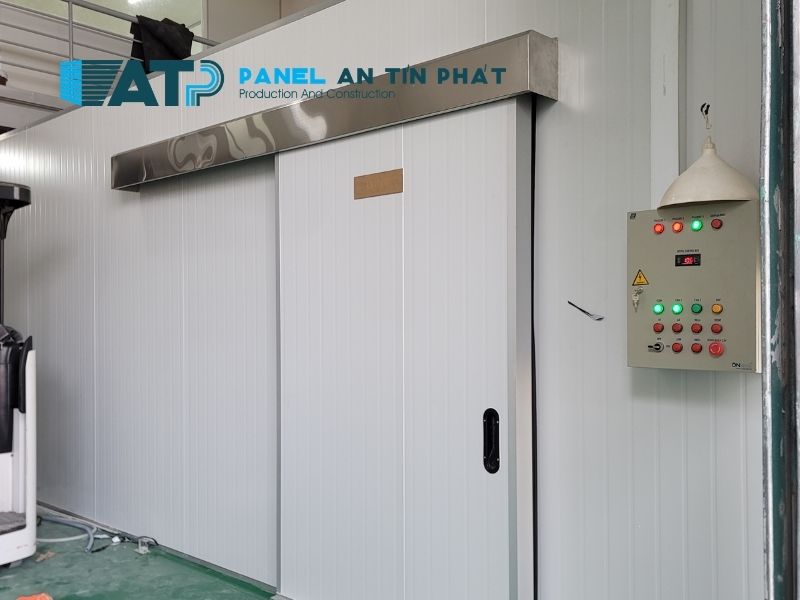

Kho hàng dùng panel chống cháy EI60

3.3. Phòng máy, phòng điện và phòng kỹ thuật

Phòng máy, phòng điện và phòng kỹ thuật là nhóm hạng mục thường dùng EI60 khi cần vách bao che ổn định, có cấp chịu lửa rõ ràng và phụ kiện hoàn thiện đồng bộ. Các khu vực này thường có cửa kỹ thuật, máng cáp, đường ống, ô quan sát hoặc lỗ xuyên vách.

Đối với phòng máy, phòng điện và phòng kỹ thuật cần vật liệu lõi bông khoáng, panel Rockwool thường được đưa vào phương án để hỗ trợ cách âm, cách nhiệt và hạn chế cháy lan theo cấu hình công trình. Khi bóc tách vật tư, nên đối chiếu tấm panel Rockwool cách âm chống cháy với yêu cầu độ dày, bề mặt tôn, khung, phụ kiện và phạm vi bàn giao.

Khi bóc tách vật tư cho phòng kỹ thuật, cần xác định khung bao cửa, bản lề, khóa, roan, phụ kiện che mép, keo xử lý khe và vị trí cắt mở. Các điểm xuyên vách phải được hoàn thiện kín, gọn và không để hở lõi panel sau khi bàn giao.

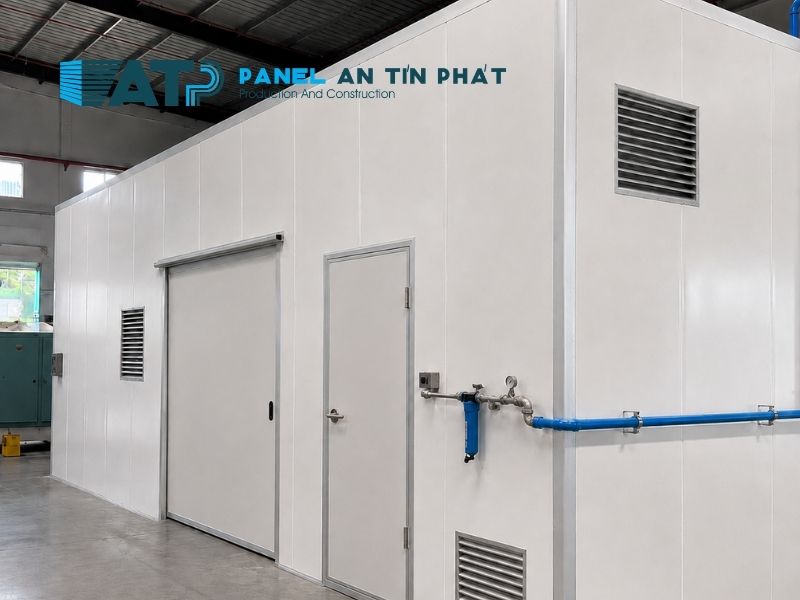

Thi công phòng máy dùng panel chống cháy EI60

3.4. Hành lang kỹ thuật và khu tách phòng

Panel chống cháy EI60 cũng được dùng cho hành lang kỹ thuật, khu tách phòng hoặc công trình cải tạo cần bổ sung vách có cấp chịu lửa 60 phút. Với công trình cải tạo, cần khảo sát nền, trần, cột, tường hiện hữu và đường vận chuyển vật tư trước khi sản xuất tấm.

Khảo sát đúng giúp kiểm soát chiều dài tấm, số lượng nẹp, vị trí cửa, điểm liên kết và tiến độ thi công. Đặc biệt với công trình đang vận hành, phương án lắp đặt cần hạn chế ảnh hưởng đến khu vực sử dụng xung quanh.

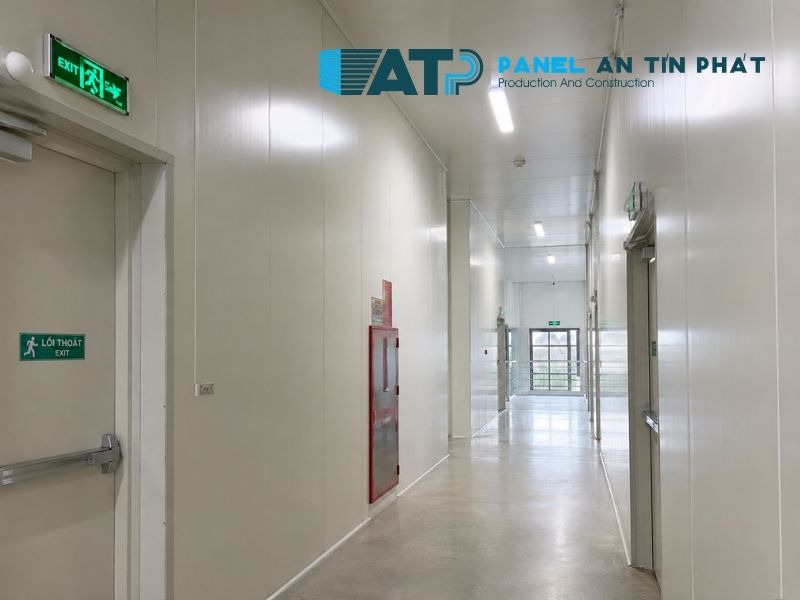

Hành lang kỹ thuật dùng panel chống cháy EI60

4. Khi nào chọn EI60 và khi nào chuyển lên EI90?

Panel chống cháy EI60 được chọn khi bản vẽ, hồ sơ thiết kế hoặc yêu cầu kỹ thuật chỉ định cấp chịu lửa 60 phút. Đây là cấp phù hợp cho nhiều tuyến vách nhà xưởng, kho hàng, phòng kỹ thuật, phòng máy và khu phân chia không gian cần thời gian chịu lửa rõ ràng.

Khi hạng mục yêu cầu thời gian chịu lửa cao hơn 60 phút, vật tư phải được đối chiếu sang cấp EI tương ứng. Với các khu kỹ thuật quan trọng hơn, tuyến vách phân khu yêu cầu cao hơn hoặc hồ sơ chỉ định rõ EI90, chủ đầu tư cần kiểm tra cấu hình panel chống cháy EI90 để bóc tách đúng tấm, khung, phụ kiện, cửa và hồ sơ bàn giao.

Bảng kiểm tra nhanh khi chọn EI60:

Tiêu chí kiểm tra	Hướng xử lý kỹ thuật
Bản vẽ ghi EI60	Bóc tách vật tư theo cấu hình EI60
Bản vẽ ghi EI45	Đối chiếu lại phạm vi hạng mục để chọn đúng cấp EI45
Bản vẽ ghi EI90	Chuyển sang cấu hình EI90
Vách cao hoặc tuyến dài	Kiểm tra quy cách khung, điểm liên kết và độ ổn định vách
Vách có nhiều cửa	Tính riêng khung bao, bản lề, khóa, roan và phụ kiện quanh cửa
Vách có lỗ kỹ thuật	Tính phụ kiện che mép, keo, roan và biện pháp xử lý khe
Công trình đang vận hành	Khảo sát đường vận chuyển, khu vực thao tác và thời gian thi công

Với tuyến vách cần lắp đặt hoàn thiện, đội thi công vách panel cần kiểm tra mặt bằng, cao độ, vị trí cửa, điểm liên kết và điều kiện đưa vật tư vào công trình trước khi chốt khối lượng. Cách làm này giúp hạn chế thiếu phụ kiện, sai kích thước tấm và phát sinh cắt sửa trong quá trình thi công.

5. Địa Chỉ Cung Cấp Panel Chống Cháy EI60 Theo Yêu Cầu Công Trình

Panel An Tín Phát cung cấp panel chống cháy EI60 theo yêu cầu từng công trình, hỗ trợ tư vấn cấu hình panel, độ dày tấm, độ dày tôn, hệ khung, nẹp, vít, keo, roan, cửa và phụ kiện hoàn thiện. Với bản vẽ hoặc kích thước sơ bộ, An Tín Phát có thể bóc tách khối lượng, tư vấn phương án vật tư và lập báo giá theo phạm vi cung cấp hoặc thi công.

Giá panel chống cháy EI60 phụ thuộc vào cấu hình tấm, độ dày, độ dày tôn, số lượng, chiều dài tấm, hệ khung, phụ kiện, cửa, vận chuyển, bốc xếp và yêu cầu lắp đặt. Khách hàng cần dự toán có thể xem thêm báo giá panel chống cháy để chuẩn bị thông tin trước khi nhận báo giá chi tiết.

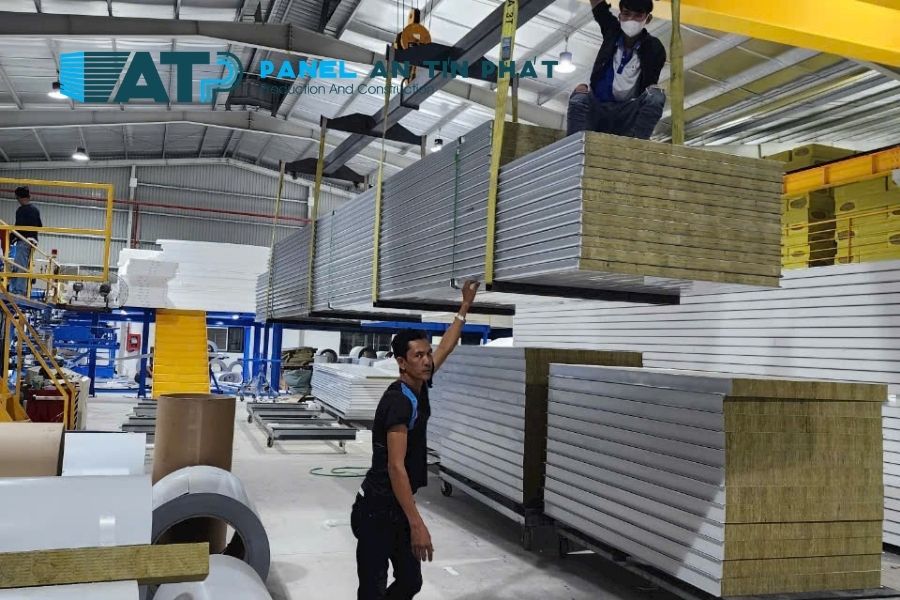

Panel An Tín Phát chuẩn bị panel chống cháy EI60, nẹp, vít, keo, roan, cửa và phụ kiện giao cho công trình nhà xưởng hoặc phòng kỹ thuật
