Panel Chống Cháy EI90 Cho Phòng Máy, Khu Kỹ Thuật

Panel chống cháy EI90 là hệ panel được sử dụng cho các hạng mục có yêu cầu chịu lửa 90 phút theo hồ sơ thiết kế hoặc yêu cầu kỹ thuật của công trình. So với EI60, cấp EI90 thường dùng cho các tuyến vách quan trọng hơn, khu kỹ thuật cần kiểm soát cao hơn hoặc công trình có yêu cầu phân khu rõ ràng hơn.

Bài viết panel chống cháy EI90 này giúp chủ đầu tư, nhà thầu và đội thi công hiểu rõ EI90 là gì, dùng trong trường hợp nào, cần kiểm tra cấu hình hệ vách ra sao và khi nào cần chuyển sang cấp EI120.

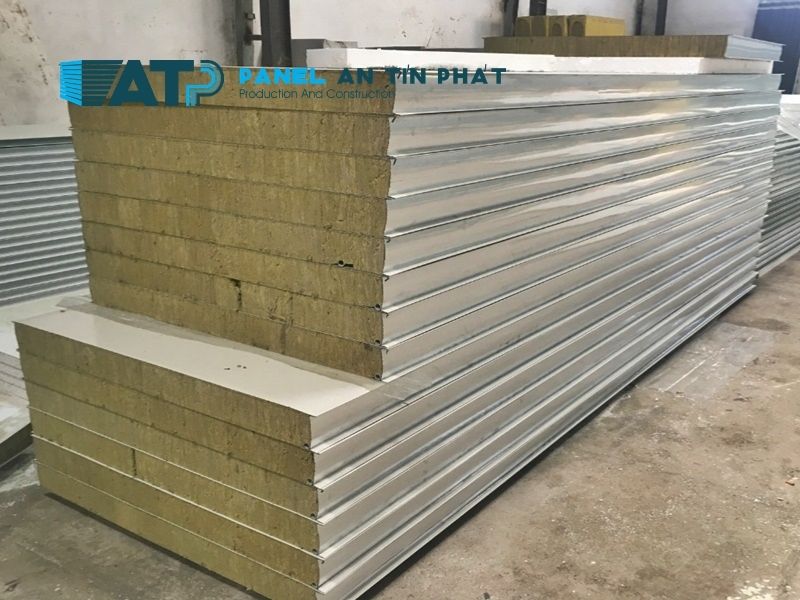

Vách panel chống cháy EI90 dùng cho khu kỹ thuật, phòng máy hoặc tuyến vách phân khu trong công trình công nghiệp

1. Panel chống cháy EI90 là gì?

Panel chống cháy EI90 là hệ vách, trần hoặc kết cấu bao che sử dụng tấm panel kết hợp với hệ khung, phụ kiện liên kết và mối nối để đáp ứng cấp chịu lửa 90 phút theo cấu hình kỹ thuật được áp dụng cho công trình.

Trong chỉ số EI, chữ E thể hiện tính toàn vẹn của cấu kiện khi chịu tác động của lửa. Chữ I thể hiện khả năng cách nhiệt, hạn chế truyền nhiệt sang mặt không tiếp xúc trực tiếp với lửa trong thời gian thử nghiệm. Với EI90, hệ cấu kiện được xét theo mốc 90 phút.

Một hệ panel chống cháy EI90 cần được xác định rõ theo các thành phần:

• Tấm panel đúng chủng loại, đúng độ dày và đúng cấu hình sản xuất.
• Lõi vật liệu phù hợp với cấp chịu lửa EI90.
• Bề mặt tôn, độ dày tôn và quy cách tấm theo hồ sơ kỹ thuật.
• Hệ khung chịu lực phù hợp với chiều cao, chiều dài tuyến vách và vị trí lắp đặt.
• Mối nối giữa các tấm panel được xử lý đúng ngàm, kín và thẳng.
• Nẹp U, nẹp V, nẹp góc, vít, keo, roan, bo góc và phụ kiện che mép.
• Cửa, khung bao, ô kính, lỗ kỹ thuật hoặc điểm xuyên vách nếu có.
• Hồ sơ vật liệu, thông số kỹ thuật và phạm vi bàn giao.

EI90 là cấp chịu lửa 90 phút, phù hợp với các hạng mục cần yêu cầu cao hơn EI60 như khu kỹ thuật, phòng máy, phòng điện, tuyến vách phân khu hoặc vị trí được chỉ định rõ trong hồ sơ thiết kế. Chủ đầu tư có thể xem thêm bài panel chống cháy để đối chiếu EI90 với các cấp EI30, EI45, EI60, EI120, EI150 và EI180.

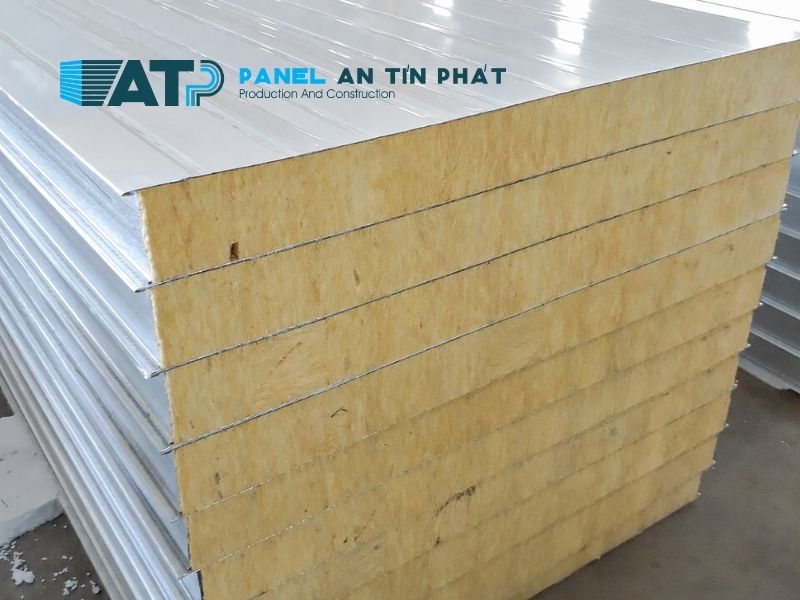

Cấu tạo panel chống cháy EI90

2. Cấu hình kỹ thuật cần kiểm tra khi chọn panel chống cháy EI90

Khi chọn panel chống cháy EI90, cần kiểm tra cấu hình hệ vách theo hồ sơ thiết kế và điều kiện lắp đặt thực tế. Cấp EI90 đòi hỏi bóc tách rõ hơn ở các vị trí khung, mối nối, cửa, điểm xuyên vách và phụ kiện hoàn thiện.

Hạng mục kỹ thuật	Nội dung cần xác định
Cấp chịu lửa	EI90 theo bản vẽ, hồ sơ PCCC hoặc yêu cầu kỹ thuật
Vị trí lắp đặt	Khu kỹ thuật, phòng máy, phòng điện, kho, tuyến vách phân khu
Độ dày panel	Theo cấu hình vật liệu, chiều cao vách và điều kiện thi công
Lõi vật liệu	Chủng loại lõi, tỷ trọng hoặc cấu hình theo hồ sơ kỹ thuật
Bề mặt tôn	Độ dày tôn, màu sắc, lớp sơn phủ, yêu cầu hoàn thiện bề mặt
Hệ khung	Quy cách khung, khoảng cách đỡ tấm, vị trí gia cố và điểm neo
Mối nối	Kiểu ngàm, nẹp che, keo xử lý khe, roan và vị trí giao góc
Phụ kiện	Nẹp U, nẹp V, nẹp góc, vít, keo, roan, bo góc, phụ kiện che mép
Cửa và ô kỹ thuật	Cửa đi, khung bao, bản lề, khóa, ô kính, lỗ xuyên vách nếu có
Hồ sơ bàn giao	Thông số vật liệu, chứng từ kỹ thuật và phạm vi cung cấp

Với EI90, tuyến vách thường có yêu cầu kỹ thuật cao hơn về độ ổn định, độ kín và phạm vi bàn giao. Các vị trí quanh cửa, đầu vách, chân vách, giao góc và điểm xuyên kỹ thuật cần được bóc tách rõ trước khi đặt hàng để hạn chế phát sinh trong quá trình lắp đặt.

Công trình có nhiều tuyến vách khác nhau cần tách riêng khối lượng theo từng khu vực. Không gộp chung tuyến vách EI90 với các tuyến vách có cấp EI khác nếu cấu hình, chiều cao, cửa và phụ kiện không giống nhau.

3. Panel chống cháy EI90 dùng trong trường hợp nào?

Panel chống cháy EI90 dùng cho các hạng mục có yêu cầu chịu lửa 90 phút theo hồ sơ thiết kế. Đây thường là những tuyến vách quan trọng hơn trong nhà xưởng, kho, khu kỹ thuật hoặc công trình cần phân khu theo yêu cầu riêng.

3.1. Khu kỹ thuật, phòng máy và phòng điện

Khu kỹ thuật, phòng máy, phòng điện hoặc khu đặt thiết bị thường cần hệ vách ổn định, xử lý mối nối kỹ và hoàn thiện đồng bộ quanh cửa, máng cáp, đường ống hoặc lỗ xuyên vách. Khi hồ sơ chỉ định EI90, toàn bộ tuyến vách cần được bóc tách theo cấp chịu lửa 90 phút.

Với khu kỹ thuật, phòng máy hoặc phòng điện yêu cầu hệ vách lõi bông khoáng, panel Rockwool cần được kiểm tra theo đúng cấu hình tấm, khung, mối nối, cửa và điểm xuyên kỹ thuật. Dòng tấm panel Rockwool cách âm chống cháy phù hợp để tham khảo khi công trình cần vật tư vừa hỗ trợ cách âm, vừa đáp ứng yêu cầu hạn chế cháy lan theo hồ sơ kỹ thuật.

Với nhóm hạng mục này, cần kiểm tra vị trí thiết bị, hướng mở cửa, lối thao tác, khu vực bảo trì và các điểm xuyên kỹ thuật trước khi sản xuất tấm.

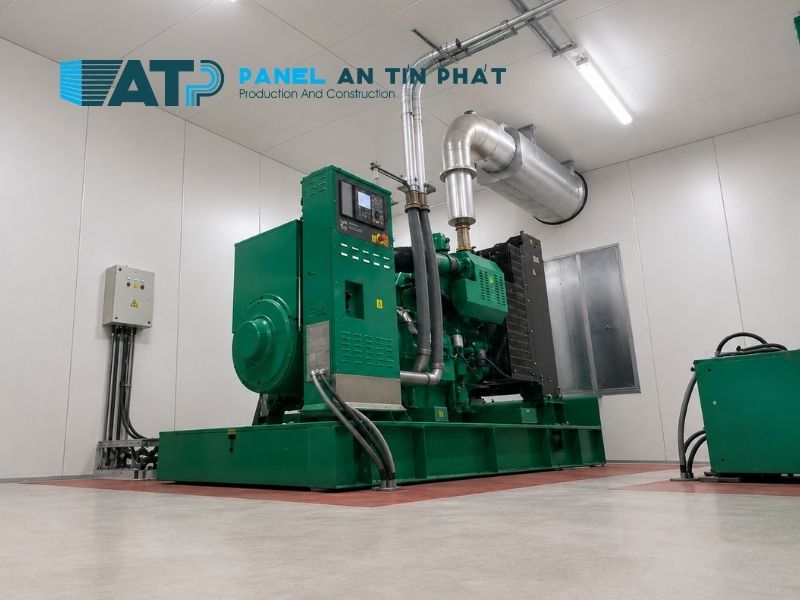

Phòng máy phát điện sử dụng panel chống cháy EI90

3.2. Vách phân khu trong nhà xưởng

Trong nhà xưởng, panel chống cháy EI90 được dùng cho các tuyến vách phân khu có yêu cầu cao hơn EI60. Những tuyến vách này thường liên quan đến khu sản xuất, khu kỹ thuật, kho hoặc khu vực cần tách riêng theo bản vẽ.

Khi triển khai, cần xác định chiều cao vách, khoảng cách cột, vị trí dầm, lối thoát, cửa, khu vực xe nâng hoạt động và điểm tiếp giáp với kết cấu hiện hữu. Các thông tin này ảnh hưởng đến hệ khung, điểm bắt vít, nẹp, keo, roan và phụ kiện bảo vệ.

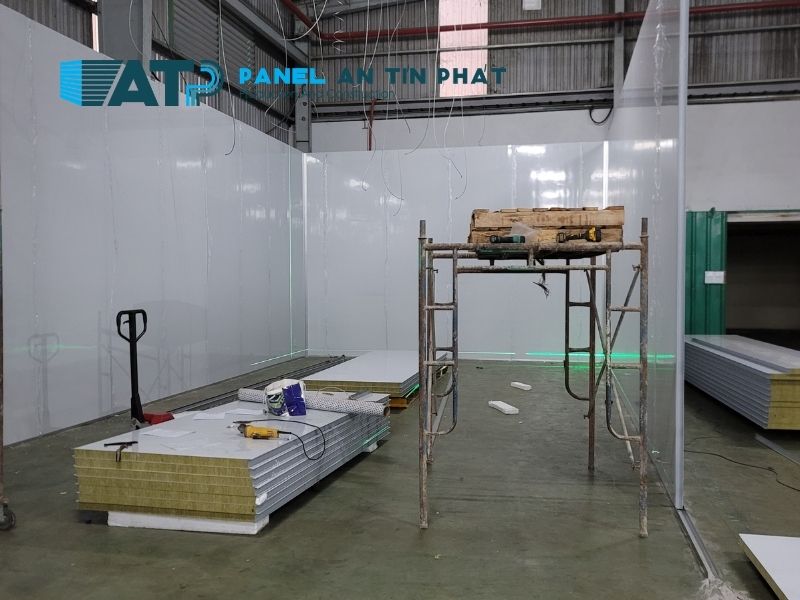

Vách ngăn nhà xưởng sử dụng panel chống cháy EI90

3.3. Kho hàng hoặc khu lưu trữ có yêu cầu cao hơn

Kho hàng hoặc khu lưu trữ dùng panel chống cháy EI90 khi hồ sơ công trình chỉ định cấp chịu lửa 90 phút. Với nhóm hạng mục này, phần chân vách, mép cửa, khu vực bốc xếp và các góc ngoài cần được hoàn thiện chắc để hạn chế hư hỏng khi vận hành.

Nếu kho có nhiều cửa hoặc nhiều điểm xuyên kỹ thuật, cần tính riêng phụ kiện quanh từng vị trí. Cách bóc tách này giúp bảng báo giá rõ hơn và hạn chế thiếu vật tư phụ khi lắp đặt.

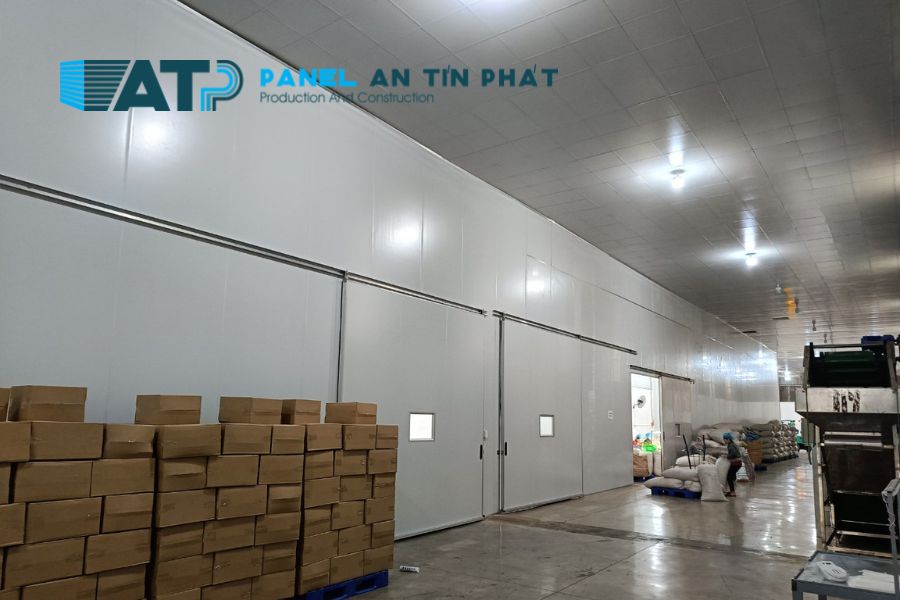

Khu lưu trữ dùng panel chống cháy EI90

3.4. Công trình cải tạo có yêu cầu nâng cấp tuyến vách

Trong công trình cải tạo, EI90 được dùng khi cần nâng cấp tuyến vách hiện hữu hoặc dựng mới vách ngăn có cấp chịu lửa 90 phút. Điều kiện mặt bằng cũ thường phát sinh sai số về cao độ, độ phẳng và vị trí liên kết, nên cần khảo sát trước khi sản xuất.

Với công trình đang vận hành, cần tính thêm đường vận chuyển vật tư, khung giờ thi công, khu vực tập kết panel và phương án che chắn để hạn chế ảnh hưởng đến hoạt động bên trong.

4. Khi nào chọn EI90 và khi nào chuyển lên EI120?

Panel chống cháy EI90 được chọn khi bản vẽ, hồ sơ thiết kế hoặc yêu cầu kỹ thuật chỉ định cấp chịu lửa 90 phút. Cấp này phù hợp với các tuyến vách kỹ thuật, vách phân khu, phòng máy, phòng điện, kho hoặc khu vực có yêu cầu cao hơn EI60.

Khi hạng mục yêu cầu thời gian chịu lửa cao hơn 90 phút, vật tư phải được chuyển sang cấp EI tương ứng. Với các tuyến vách có yêu cầu nghiêm ngặt hơn hoặc hồ sơ chỉ định rõ EI120, chủ đầu tư cần kiểm tra cấu hình panel chống cháy EI120 để bóc tách đúng tấm, hệ khung, phụ kiện, cửa và hồ sơ bàn giao.

Bảng kiểm tra nhanh khi chọn EI90:

Tiêu chí kiểm tra	Hướng xử lý kỹ thuật
Bản vẽ ghi EI90	Bóc tách vật tư theo cấu hình EI90
Bản vẽ ghi EI60	Đối chiếu lại phạm vi hạng mục để chọn đúng cấp EI60
Bản vẽ ghi EI120	Chuyển sang cấu hình EI120
Vách có nhiều cửa	Tính riêng khung bao, bản lề, khóa, roan và phụ kiện quanh cửa
Vách có lỗ kỹ thuật	Tính phụ kiện che mép, keo, roan và biện pháp xử lý khe
Vách cao hoặc tuyến dài	Kiểm tra quy cách khung, khoảng cách liên kết và điểm gia cố
Công trình cải tạo	Khảo sát nền, trần, cột, tường, cao độ và đường vận chuyển

Với tuyến vách EI90 cần thi công hoàn thiện, đội thi công vách panel cần kiểm tra mặt bằng, cao độ, vị trí cửa, điểm liên kết, đường vận chuyển và khu vực thao tác trước khi chốt khối lượng. Đây là bước quan trọng để kiểm soát đúng vật tư, phụ kiện và tiến độ lắp đặt.

5. Địa Chỉ Cung Cấp Panel Chống Cháy EI90 Theo Yêu Cầu Công Trình

Panel An Tín Phát cung cấp panel chống cháy EI90 theo yêu cầu từng công trình, hỗ trợ tư vấn cấu hình panel, độ dày tấm, độ dày tôn, hệ khung, nẹp, vít, keo, roan, cửa và phụ kiện hoàn thiện. Với bản vẽ hoặc kích thước sơ bộ, An Tín Phát có thể bóc tách khối lượng, tư vấn phương án vật tư và lập báo giá theo phạm vi cung cấp hoặc thi công.

Giá panel chống cháy EI90 phụ thuộc vào cấu hình tấm, độ dày, độ dày tôn, số lượng, chiều dài tấm, hệ khung, phụ kiện, cửa, vận chuyển, bốc xếp và yêu cầu lắp đặt. Khách hàng cần dự toán có thể xem thêm báo giá panel chống cháy để chuẩn bị thông tin trước khi nhận báo giá chi tiết.
