Panel Chống Cháy EI45: Cấu Hình, Ứng Dụng Và Khi Nào Cần Dùng

Panel chống cháy EI45 là hệ panel được sử dụng cho các hạng mục có yêu cầu chịu lửa 45 phút theo hồ sơ thiết kế hoặc yêu cầu kỹ thuật của công trình. Cấp EI45 thường xuất hiện ở vách kỹ thuật, kho vật tư, khu phụ trợ, khu tách phòng hoặc công trình cải tạo cần thời gian chịu lửa cao hơn EI30 nhưng chưa đến nhóm EI60 trở lên.

Bài viết panel chống cháy EI45 này giúp chủ đầu tư, nhà thầu và đội thi công hiểu rõ EI45 là gì, dùng cho hạng mục nào, cần kiểm tra cấu hình ra sao và khi nào cần chuyển sang EI60 theo yêu cầu công trình.

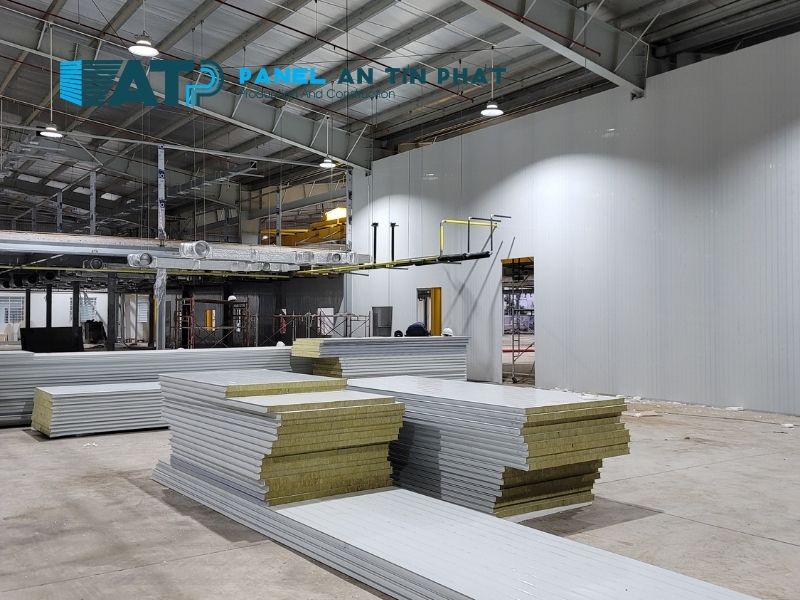

Vách panel chống cháy EI45 dùng cho vách ngăn nhà xưởng

1. Panel chống cháy EI45 là gì?

Panel chống cháy EI45 là hệ vách, trần hoặc kết cấu bao che sử dụng tấm panel kết hợp với hệ khung, phụ kiện liên kết và mối nối để đáp ứng cấp chịu lửa 45 phút theo cấu hình kỹ thuật được áp dụng cho công trình.

Trong chỉ số EI, chữ E thể hiện tính toàn vẹn của cấu kiện khi chịu tác động của lửa. Chữ I thể hiện khả năng cách nhiệt, hạn chế truyền nhiệt sang mặt không tiếp xúc trực tiếp với lửa trong thời gian thử nghiệm. Với EI45, hệ cấu kiện được xét theo mốc 45 phút.

Một hệ panel chống cháy EI45 cần được xác định theo đầy đủ các thành phần sau:

• Tấm panel đúng chủng loại, đúng độ dày và đúng cấu hình sản xuất.
• Lõi vật liệu phù hợp với cấp chịu lửa EI45.
• Bề mặt tôn, độ dày tôn và quy cách tấm theo hồ sơ kỹ thuật.
• Hệ khung chịu lực phù hợp với chiều cao, chiều dài tuyến vách và vị trí lắp đặt.
• Mối nối giữa các tấm panel được xử lý đúng ngàm, kín và thẳng.
• Nẹp U, nẹp V, nẹp góc, vít, keo, roan, bo góc và phụ kiện che mép.
• Cửa, khung bao, ô kính, lỗ kỹ thuật hoặc điểm xuyên vách nếu có.
• Hồ sơ vật liệu, thông số kỹ thuật và phạm vi bàn giao.

EI45 là cấp chịu lửa 45 phút, phù hợp với vách kỹ thuật, kho vật tư, khu tách phòng, khu phụ trợ hoặc công trình cải tạo có yêu cầu chịu lửa trung gian. Khi bản vẽ hoặc hồ sơ thiết kế chỉ định EI45, vật tư cần được bóc tách đúng theo cấu hình hệ vách để kiểm soát khối lượng, phụ kiện, cửa và phạm vi bàn giao.

Để xem tổng quan các cấp chịu lửa từ EI30 đến EI180, chủ đầu tư có thể tham khảo bài panel chống cháy.

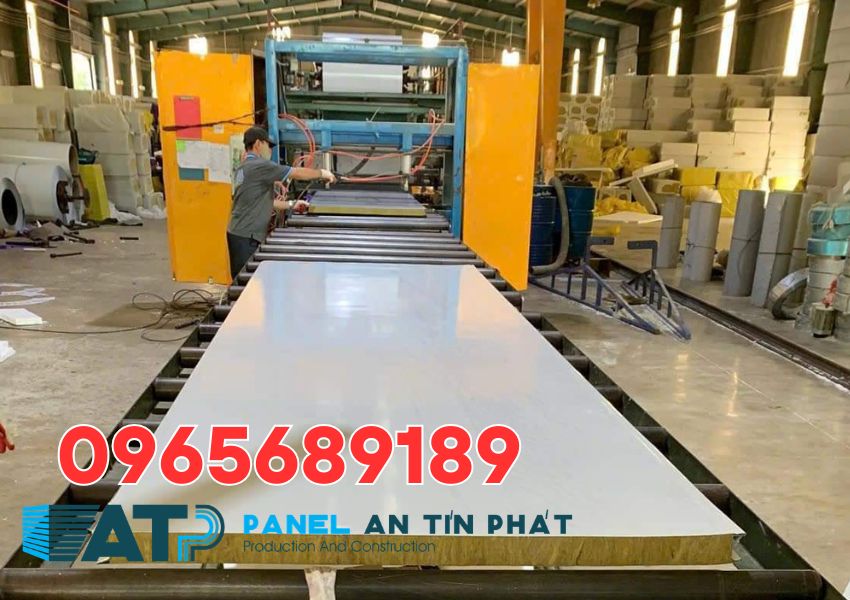

Cấu tạo panel chống cháy EI45

2. Cấu hình kỹ thuật cần kiểm tra khi chọn panel chống cháy EI45

Khi chọn panel chống cháy EI45, nhà thầu cần kiểm tra cấu hình hệ vách trước khi chốt vật tư. Cấu hình này quyết định độ dày panel, hệ khung, phụ kiện mối nối, cửa và cách xử lý các vị trí tiếp giáp với nền, cột, dầm, trần hoặc vách hiện hữu.

Hạng mục kỹ thuật	Nội dung cần xác định
Cấp chịu lửa	EI45 theo bản vẽ, hồ sơ PCCC hoặc yêu cầu kỹ thuật
Vị trí lắp đặt	Vách kỹ thuật, kho vật tư, khu phụ trợ, khu tách phòng, công trình cải tạo
Độ dày panel	Theo cấu hình vật liệu, chiều cao vách và điều kiện lắp đặt
Lõi vật liệu	Chủng loại lõi, tỷ trọng hoặc cấu hình theo hồ sơ kỹ thuật
Bề mặt tôn	Độ dày tôn, màu sắc, lớp sơn phủ, yêu cầu hoàn thiện bề mặt
Hệ khung	Quy cách khung, khoảng cách đỡ tấm, điểm liên kết với nền, cột, dầm, trần
Mối nối	Kiểu ngàm, khe tiếp giáp, vị trí xử lý keo, roan và nẹp che
Phụ kiện	Nẹp U, nẹp V, nẹp góc, vít, keo, roan, bo góc, phụ kiện che mép
Cửa và ô kỹ thuật	Khung bao, bản lề, khóa, ô kính, lỗ xuyên vách nếu có
Hồ sơ bàn giao	Chứng từ vật liệu, thông số kỹ thuật và phạm vi cung cấp

Với EI45, phần chân vách, đầu vách, giao góc, quanh cửa và điểm xuyên kỹ thuật cần được bóc tách rõ ngay từ đầu. Đây là các vị trí thường phát sinh phụ kiện, keo, roan, nẹp che mép và công hoàn thiện nếu không được tính trong báo giá ban đầu.

Ở công trình cải tạo, cần khảo sát cao độ nền, trần, cột, tường hiện hữu và đường vận chuyển vật tư trước khi sản xuất tấm. Nếu mặt bằng không đồng đều, quy cách tấm, nẹp, khung và phương án lắp đặt phải được điều chỉnh theo kích thước thực tế.

3. Panel chống cháy EI45 dùng cho hạng mục nào?

Panel chống cháy EI45 thường được dùng cho các khu vực cần cấp chịu lửa trung gian, có yêu cầu cao hơn vách phụ trợ thông thường nhưng chưa cần đến cấp EI60. Khi lựa chọn, cần căn cứ vào hồ sơ thiết kế, vị trí lắp đặt, chức năng sử dụng và điều kiện vận hành thực tế.

3.1. Vách kỹ thuật trong nhà xưởng

Trong nhà xưởng, panel chống cháy EI45 được dùng cho vách ngăn kỹ thuật, khu phụ trợ, phòng thiết bị nhỏ hoặc tuyến vách cần tách riêng theo yêu cầu công trình. Các tuyến vách này thường liên quan đến cửa kỹ thuật, lối đi nội bộ, điểm liên kết với cột/dầm và khu vực có thiết bị di chuyển gần vách.

Khi triển khai trong nhà xưởng, cần kiểm tra chiều cao vách, chiều dài tuyến vách, vị trí khung, vị trí cửa, chân vách và các điểm dễ va chạm. Những thông tin này ảnh hưởng trực tiếp đến quy cách khung, nẹp bảo vệ, điểm bắt vít và phụ kiện hoàn thiện.

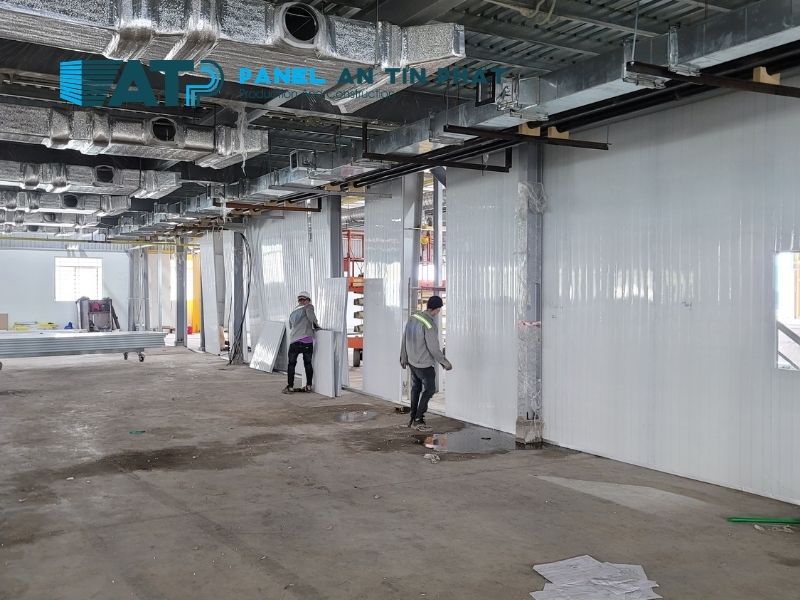

Thi công vách ngăn cháy cho nhà xưởng sản xuất

3.2. Kho vật tư và khu lưu trữ

Kho vật tư hoặc khu lưu trữ dùng panel chống cháy EI45 khi hồ sơ công trình yêu cầu cấp chịu lửa 45 phút cho tuyến vách bao che hoặc vách tách khu. Với hạng mục kho, ngoài diện tích tấm panel, cần tính thêm cửa, khung bao, nẹp chân, nẹp góc và phụ kiện bảo vệ các vị trí có tần suất sử dụng cao.

Nếu kho thường xuyên xuất nhập hàng, chân vách và mép cửa cần được hoàn thiện chắc. Các vị trí này dễ bị tác động bởi xe đẩy, xe nâng, pallet hoặc thiết bị bốc xếp.

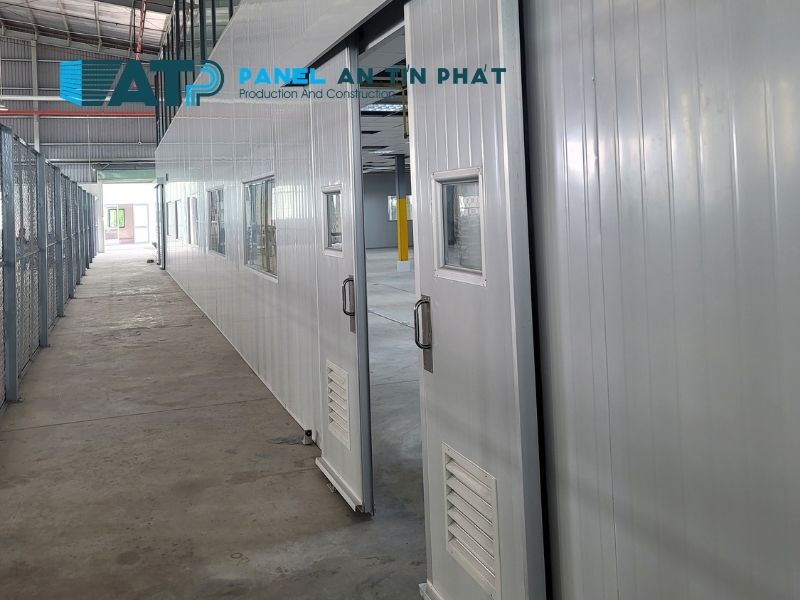

Thi công vách ngăn cháy cho kho vật tư

3.3. Phòng điện, phòng máy và khu thiết bị phụ trợ

Phòng điện, phòng máy hoặc khu thiết bị phụ trợ dùng panel chống cháy EI45 khi hồ sơ thiết kế chỉ định cấp chịu lửa 45 phút. Nhóm hạng mục này thường có máng cáp, đường ống, cửa kỹ thuật, ô kính quan sát hoặc nhiều điểm xuyên vách.

Khi bóc tách vật tư, cần thể hiện rõ vị trí cửa, khung bao, bản lề, khóa, roan, lỗ kỹ thuật, phụ kiện che mép và keo xử lý khe. Phần mép cắt quanh điểm xuyên vách phải được hoàn thiện kín, gọn và đồng bộ với hệ phụ kiện.

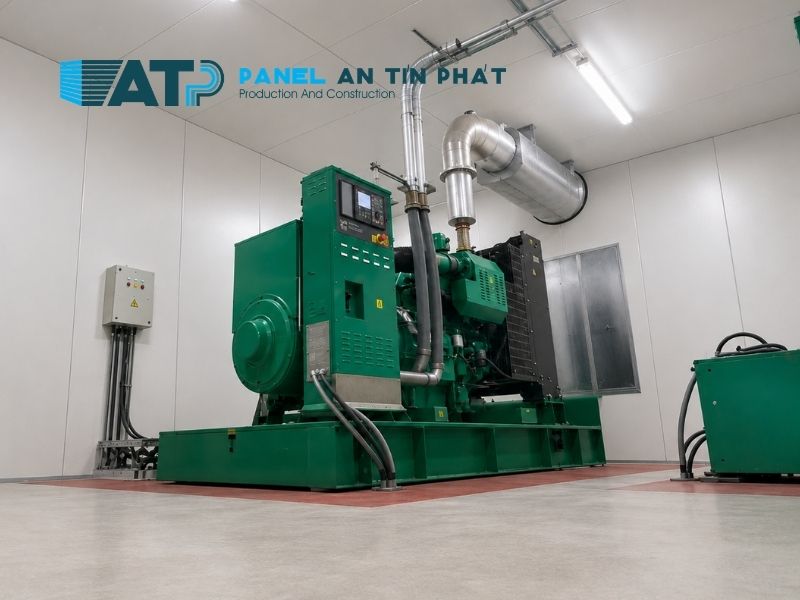

Thi công phòng máy phát điện bằng panel chống cháy

3.4. Công trình cải tạo cần bổ sung vách ngăn

Trong công trình cải tạo, panel chống cháy EI45 thường được dùng để bổ sung vách ngăn kỹ thuật, tách khu phụ trợ hoặc cải tạo mặt bằng hiện hữu. Trước khi đặt tấm, cần đo lại kích thước thực tế vì nền, trần, cột, tường và hệ khung cũ có thể sai lệch so với bản vẽ ban đầu.

Khảo sát kỹ giúp kiểm soát chiều dài tấm, chiều cao vách, số lượng nẹp, vị trí cửa và hướng đưa vật tư vào công trình. Điều này đặc biệt quan trọng với công trình đang vận hành, vì thời gian thi công thường bị giới hạn theo ca hoặc theo khu vực bàn giao.

4. Khi nào chọn EI45 và khi nào chuyển lên EI60?

Panel chống cháy EI45 được chọn khi bản vẽ, hồ sơ thiết kế hoặc yêu cầu kỹ thuật chỉ định cấp chịu lửa 45 phút. Đây là cấp phù hợp cho vách kỹ thuật trung gian, kho vật tư, khu phụ trợ, phòng thiết bị nhỏ hoặc công trình cải tạo có phạm vi sử dụng rõ ràng.

Nếu tuyến vách chỉ yêu cầu cấp chịu lửa 30 phút, chủ đầu tư có thể đối chiếu với panel chống cháy EI30 để chọn đúng cấu hình và tối ưu chi phí. Nếu hạng mục yêu cầu thời gian chịu lửa cao hơn 45 phút, hoặc bản vẽ chỉ định rõ cấp EI60, vật tư phải được chuyển sang panel chống cháy EI60 để bóc tách đúng tấm, khung, phụ kiện, cửa và hồ sơ bàn giao.

Bảng kiểm tra nhanh khi chọn EI45:

Tiêu chí kiểm tra	Hướng xử lý kỹ thuật
Bản vẽ ghi EI45	Bóc tách vật tư theo cấu hình EI45
Bản vẽ ghi EI30	Đối chiếu cấu hình EI30, không dùng EI45 nếu công trình không yêu cầu
Bản vẽ ghi EI60	Chuyển sang cấu hình EI60
Vách có nhiều cửa	Tính riêng khung bao, bản lề, khóa, roan và phụ kiện quanh cửa
Vách có lỗ kỹ thuật	Tính phụ kiện che mép, keo, roan và biện pháp xử lý khe
Vách cải tạo	Khảo sát nền, trần, cột, tường và cao độ trước khi sản xuất tấm
Cần thi công hoàn thiện	Tách chi phí vật tư, phụ kiện, vận chuyển và nhân công

Với tuyến vách cần dựng mới hoặc cải tạo trong nhà xưởng, đội thi công vách panel cần kiểm tra mặt bằng trước khi chốt khối lượng. Các thông tin như cao độ, điểm liên kết, vị trí cửa, hướng vận chuyển và điều kiện thao tác tại công trình sẽ ảnh hưởng trực tiếp đến quy cách tấm, phụ kiện và tiến độ lắp đặt.

5. Địa Chỉ Cung Cấp Panel Chống Cháy EI45 Theo Yêu Cầu Công Trình

Panel An Tín Phát cung cấp panel chống cháy EI45 theo yêu cầu từng công trình, hỗ trợ tư vấn cấu hình panel, độ dày tấm, độ dày tôn, hệ khung, nẹp, vít, keo, roan, cửa và phụ kiện hoàn thiện. Với bản vẽ hoặc kích thước sơ bộ, An Tín Phát có thể bóc tách khối lượng, tư vấn phương án vật tư và lập báo giá theo phạm vi cung cấp hoặc thi công.

Giá panel chống cháy EI45 phụ thuộc vào cấu hình tấm, độ dày, độ dày tôn, số lượng, chiều dài tấm, hệ khung, phụ kiện, cửa, vận chuyển, bốc xếp và yêu cầu lắp đặt. Khách hàng cần dự toán có thể xem thêm báo giá panel chống cháy để chuẩn bị thông tin trước khi nhận báo giá chi tiết.

Panel An Tín Phát chuẩn bị panel chống cháy EI45, nẹp, vít, keo, roan, cửa và phụ kiện giao cho công trình
