Cấu Tạo Phòng Sạch Bằng Panel: Vách, Trần, Cửa, Kính Hộp & Phụ Kiện

Phòng sạch ISO/GMP không chỉ được tạo nên từ vách panel và trần panel, mà là một hệ thống đồng bộ gồm vách panel phòng sạch, trần panel phòng sạch, cửa panel, kính hộp quan sát, bo góc, ron cửa, thanh nhôm liên kết và hệ phụ kiện phòng sạch. Mỗi hạng mục đều ảnh hưởng trực tiếp đến độ kín, khả năng kiểm soát bụi, vệ sinh bề mặt và hiệu quả nghiệm thu công trình.

Thực tế, nhiều công trình phát sinh chi phí hoặc không đáp ứng yêu cầu nghiệm thu về độ kín, vệ sinh và vận hành do chỉ tính khối lượng mét vuông panel mà bỏ sót phụ kiện, điểm đấu nối, bo góc, nẹp kính và vật tư xử lý kín. Vì vậy, việc hiểu rõ cấu tạo phòng sạch panel từ tổng thể đến chi tiết sẽ giúp chủ đầu tư bóc tách vật tư chính xác hơn ngay từ giai đoạn đọc bản vẽ.

Nếu bạn đang chuẩn bị thi công phòng sạch cho nhà máy thực phẩm, dược phẩm, mỹ phẩm, điện tử, kho sạch hoặc khu sản xuất đạt chuẩn GMP, bài viết dưới đây sẽ giúp bạn nắm rõ từng hạng mục cấu tạo và cách lựa chọn vật liệu phù hợp.

1.Cấu tạo phòng sạch panel gồm những hạng mục nào?

Cấu tạo phòng sạch panel là sự kết hợp đồng bộ giữa nhiều hạng mục kỹ thuật nhằm tạo ra một không gian kín, sạch, dễ vệ sinh và kiểm soát tốt bụi bẩn trong quá trình sản xuất. Một hệ phòng sạch hoàn chỉnh không chỉ có vách panel và trần panel, mà còn bao gồm cửa panel, kính hộp quan sát, hệ bo góc, ron cửa, phụ kiện nhôm liên kết, vật tư xử lý kín và các hệ thống kỹ thuật đi kèm như điện, chiếu sáng, HVAC, FFU hoặc màng lọc HEPA.

Sàn hoàn thiện → Hệ thống vách panel → Hệ thống trần panel → Cửa và kính hộp quan sát → Hệ thống bo góc → Phụ kiện nhôm liên kết → Hệ thống HVAC & điện.

Có thể hình dung sơ đồ cấu tạo cơ bản qua hệ trục sau:

TRẦN PANEL PHÒNG SẠCH

│

├── Đèn phòng sạch / miệng gió / FFU / màng lọc HEPA

│

├── Thanh treo trần (T-bar), thanh H nối panel, ty ren, tăng đơ

│

VÁCH PANEL PHÒNG SẠCH

│

├── Kính hộp quan sát (lắp âm phẳng)

├── Cửa panel phòng sạch (khóa liên động, tay nắm, bản lề)

├── Hệ ron cửa gạt bụi, ron kính

├── Thanh U (chân vách), H (nối vách), V (ốp góc), T (treo trần), bo mặt trăng

SÀN HOÀN THIỆN

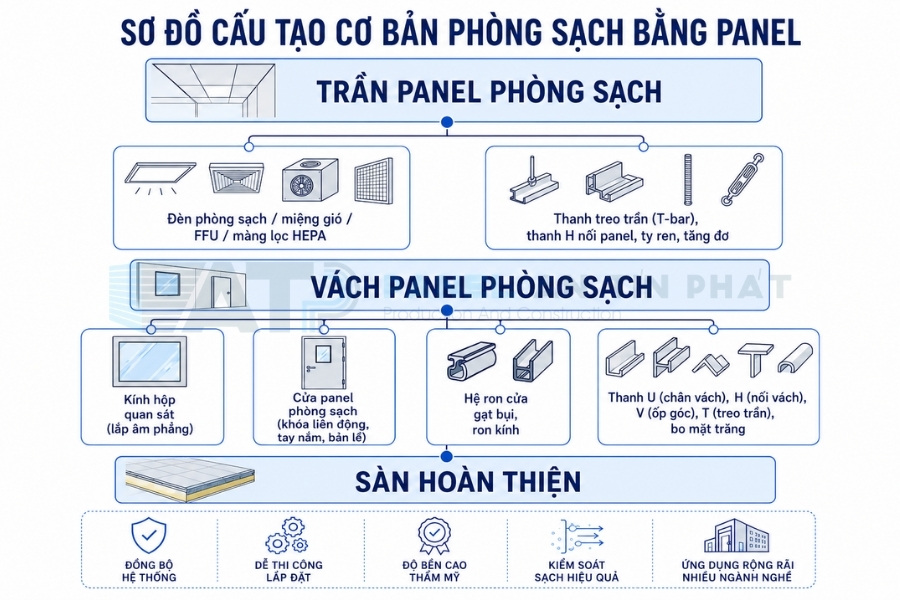

Sơ đồ cấu tạo phòng sạch bằng panel gồm vách trần cửa kính hộp và phụ kiện

1.1 Vách panel phòng sạch

Vách panel có nhiệm vụ phân chia các khu vực chức năng, tạo ra bề mặt kín hoàn toàn để ngăn chặn bụi bẩn và vi khuẩn. Đồng thời, vách đóng vai trò như một màng chắn cách nhiệt, cách âm hiệu quả.

Tùy thuộc vào cấp độ sạch (ISO hoặc GMP), bạn có thể lựa chọn các loại vách sau:

• Panel EPS: Trọng lượng nhẹ, dễ thi công, tối ưu chi phí. Ứng dụng: Kho sạch, khu đóng gói thứ cấp, xưởng điện tử cơ bản.

• Panel PU/PIR: Cách nhiệt vượt trội, ngàm kín, PIR chống cháy lan tốt. Ứng dụng: Phòng sạch dược phẩm GMP, phòng mổ, kho lạnh sâu.

• Panel Rockwool: Lõi bông khoáng chống cháy lan cực tốt, cách âm cao. Ứng dụng: Khu vực lưu trữ hóa chất, nhà máy yêu cầu PCCC nghiêm ngặt.

• Panel Glasswool: Cách nhiệt và tiêu âm, chống cháy lan tốt. Ứng dụng: Khu kỹ thuật, phòng sấy, xưởng có tiếng ồn lớn.

Khi lựa chọn vách cho phòng sạch, cần cân nhắc đồng thời các yếu tố như độ dày tấm, lõi cách nhiệt, bề mặt tôn hoặc inox, khả năng chống cháy lan và điều kiện vệ sinh thực tế. Với các công trình kho sạch, nhà máy thực phẩm, mỹ phẩm hoặc dược phẩm, chủ đầu tư có thể xem thêm nhóm tấm panel cách nhiệt để lựa chọn loại panel phù hợp cho từng khu vực vách và trần.

1.2 Trần panel phòng sạch

Nếu vách tạo nên bộ khung thì trần panel chính là "chiếc nắp" đóng kín không gian. Trần có nhiệm vụ bảo vệ môi trường bên trong khỏi không khí ô nhiễm trên mái, đồng thời là giá đỡ cho các hệ thống: đèn LED, hộp lọc HEPA, FFU, miệng gió điều hòa.

Để có hệ trần vững chắc, nên ưu tiên sử dụng phụ kiện treo đồng bộ, bao gồm: bulong, thanh ren (ty treo), tăng đơ điều chỉnh, thanh chữ T nhôm đỡ trần hoặc thanh chữ H nối tấm. Các khe hở giữa tấm trần và thiết bị phải được bơm keo silicon giúp tăng độ kín khí và hạn chế khe hở

(Vị trí hình ảnh đề xuất 2: Trần panel - Tên file: tran-panel-phong-sach-va-he-phu-kien.jpg | Alt: Trần panel phòng sạch và hệ phụ kiện liên kết)

1.3 Cửa panel phòng sạch

Ngoài phần vách và trần, hệ cửa cũng cần được chọn đúng theo yêu cầu vận hành. Cửa phòng sạch thường phải đảm bảo đóng mở êm, kín khí, dễ vệ sinh và có thể tích hợp ô kính, ron gạt bụi hoặc khóa liên động cho khu vực Airlock. Với các công trình cần đồng bộ cửa cho phòng sạch, kho lạnh hoặc khu sản xuất kiểm soát nhiệt độ, bạn có thể tham khảo thêm nhóm cửa phòng sạch để chọn đúng mẫu cửa theo từng ứng dụng.

Cửa là điểm yếu nhất trong hệ thống phòng sạch vì đây là vị trí diễn ra sự giao thương, mở ra nguy cơ tụt áp suất. Một bộ cửa panel đúng chuẩn bao gồm:

• Cánh cửa: Làm từ tấm panel cùng loại với vách, bọc nẹp nhôm viền.

• Khung bao nhôm: Có khe gắn ron cao su giảm chấn và làm kín.

• Hệ ron cửa: Ron khung và gioăng chân cửa (drop seal) tự động hạ xuống quét mặt sàn khi đóng.

• Phụ kiện khóa: Tay nắm inox, bản lề cối chịu lực và khóa liên động (Interlock) dùng cho phòng Airlock.

1.4 Kính hộp phòng sạch

Kính hộp giúp giám sát mọi hoạt động bên trong mà không cần mở cửa, giúp duy trì sự ổn định của luồng khí và áp suất phòng.

Kính phòng sạch có cấu tạo 2 hoặc 3 lớp kính cường lực, ở giữa hút chân không và bơm khí trơ (Argon), tích hợp hạt hút ẩm để chống đọng sương. Yêu cầu kỹ thuật quan trọng nhất là kính phải được lắp âm phẳng đồng mức với bề mặt panel vách, tuyệt đối không tạo gờ lồi lõm gây đọng bụi.

1.5 Bo góc phòng sạch

Trong phòng sạch, các góc vuông 90 độ (vách - vách, vách - trần, vách - sàn) là "điểm mù" cản trở luồng khí, gây tích tụ bụi bẩn và nấm mốc, đồng thời rất khó lau chùi.

Hệ thống bo góc giải quyết vấn đề này bằng cách sử dụng các thanh nhôm bo mặt trăng (thanh nhôm cong) ốp vào các góc vuông. Nhờ đó, toàn bộ không gian phòng trở nên trơn láng, không góc chết, dễ dàng vệ sinh.

1.6 Hệ phụ kiện phòng sạch

Trong thực tế bóc tách vật tư, hệ phụ kiện thường chiếm vai trò rất quan trọng nhưng lại dễ bị tính thiếu. Mỗi loại phụ kiện như thanh U chân vách, thanh H nối tấm, thanh V ốp góc, thanh T treo trần hoặc bo mặt trăng đều có vị trí sử dụng riêng. Để chọn đúng quy cách theo độ dày panel và chi tiết bản vẽ, bạn nên tham khảo nhóm phụ kiện nhôm phòng sạch trước khi đặt hàng hoặc thi công.

Các phụ kiện nhôm cần có:

• Thanh U nhôm: Cố định chân panel xuống sàn hoặc viền mép tấm (Chân vách tiếp giáp sàn, đầu vách).

• Thanh H panel: Liên kết chặt 2 mép tấm panel với nhau (Mối nối trên vách hoặc trần).

• Thanh V nhôm: Che mí, bảo vệ góc panel khỏi va đập (Góc ngoài vách, cạnh cột).

• Thanh T (T-bar): Chịu lực treo trần, xử lý điểm giao panel (Hệ thống khung trần).

• Bo mặt trăng: Chuyển góc vuông thành góc tù, chống đọng bụi (Giao điểm vách - sàn, vách - trần).

• Ke góc, nẹp: Định vị, tăng cứng, che khe hở thẩm mỹ (Các góc nối vuông góc).

• Silicon & Vít: Cố định phụ kiện, bơm kín 100% khe hở (Dọc theo mọi mép nối, gờ nhôm).

2. Ứng dụng phòng sạch panel theo từng công trình

Để tối ưu chi phí nhưng vẫn đảm bảo đạt tiêu chuẩn kiểm định, mỗi ngành sản xuất sẽ yêu cầu một hệ thống cấu tạo và vật liệu phòng sạch khác nhau. Dưới đây là hướng dẫn thiết kế và lựa chọn vật tư chi tiết cho từng lĩnh vực:

• Khu vực kho sạch và đóng gói:

  • Đây là môi trường có yêu cầu kiểm soát bụi ở mức cơ bản. Cấu tạo hệ thống thường sử dụng vách và trần panel tiêu chuẩn, kết hợp cửa mở panel và các phụ kiện nhôm U/V định vị.

  • Vật liệu tối ưu: Nên sử dụng Panel EPS hoặc Panel PU phân khúc giá rẻ để tiết kiệm tối đa chi phí đầu tư.

• Nhà máy sản xuất thực phẩm:

  • Đặc thù ngành thực phẩm đòi hỏi bề mặt phòng sạch phải thường xuyên xịt rửa. Do đó, cấu tạo đặc thù nên cần có hệ nhôm bo mặt trăng quanh chân tường để chống đọng nước, kết hợp cửa panel có trang bị ron (gioăng) gạt bụi kín khít.

  • Vật liệu tối ưu: Phù hợp nhất là Panel EPS tỷ trọng cao hoặc Panel PIR chống thấm nước tốt.

• Nhà máy mỹ phẩm và thực phẩm chức năng (TPCN):

  • Yêu cầu độ sạch nghiêm ngặt hơn, toàn bộ các góc giao trong hệ thống đều phải được bo góc nhôm. Cửa ra vào cần tích hợp hệ thống khóa liên động (Interlock) và các ô kính quan sát phải được lắp âm phẳng để chống đọng bụi.

  • Vật liệu tối ưu: Ưu tiên sử dụng Panel PU/PIR kết hợp cùng hệ phụ kiện nhôm sơn tĩnh điện.

• Khu vực sản xuất dược phẩm vô trùng:

  • Đây là môi trường có tiêu chuẩn khắt khe nhất (chuẩn GMP). Mọi hệ thống cửa đều phải dùng khóa liên động, ô kính hộp quan sát phải là loại 2 mặt âm phẳng tuyệt đối. Toàn bộ các khe hở phải được xử lý bằng keo silicon kháng khuẩn.

  • Vật liệu tối ưu: Ưu tiên sử dụng Panel PU hoặc PIR bọc mặt Inox 304 để chịu được các loại hóa chất khử trùng mạnh.

• Nhà máy linh kiện điện tử và bán dẫn:

  • Mục tiêu quan trọng nhất là kiểm soát hạt bụi siêu mịn và luồng tĩnh điện gây chập mạch. Cấu tạo trần panel cần độ cứng cao để lắp đặt hệ thống lọc khí FFU dày đặc, kết hợp với các bộ cửa lùa tự động siêu kín khí.

  • Vật liệu tối ưu: Phải sử dụng dòng Panel chống tĩnh điện chuyên dụng cho vách và trần.

3. Tầm quan trọng của kỹ thuật thi công phòng sạch đạt chuẩn

Việc hiểu cấu tạo và mua đúng vật tư chất lượng chỉ mới là một nửa chặng đường. Yếu tố quyết định công trình có vượt qua các bài kiểm định khắt khe (độ chênh áp, rò rỉ khí, vi sinh vật) hay không lại nằm ở kỹ thuật lắp đặt. Một hệ thống panel dù cao cấp đến đâu nhưng nếu thợ ghép mí bị hở, bơm silicon không đều tay, độ võng trần tính sai hoặc xử lý góc bo không kín thì toàn bộ hệ thống sẽ thất bại.

Do đó, để đảm bảo tiến độ và chất lượng nghiệm thu trơn tru nhất, chủ đầu tư nên tham khảo các giải pháp trọn gói, chuyên nghiệp. Bạn có thể tìm hiểu thêm về quy trình và tiêu chuẩn lắp đặt qua dịch vụ thi công phòng sạch để tối ưu hóa rủi ro và chi phí ngay từ đầu.

4. Panel An Tín Phát là đơn vị uy tín chuyên cung cấp vật tư thi công phòng sạch



Một hệ phòng sạch đạt chuẩn cần được bóc tách đồng bộ từ bản vẽ, bao gồm diện tích vách panel, trần panel, số lượng cửa, kính hộp, bo góc và toàn bộ phụ kiện nhôm liên kết. Nếu chỉ tính riêng mét vuông panel, công trình rất dễ bị thiếu thanh U, H, V, T, bo mặt trăng, ron cửa, nẹp kính, vít và silicon xử lý kín.

Panel An Tín Phát cung cấp giải pháp vật tư cho hệ phòng sạch ISO/GMP, bao gồm tấm panel cách nhiệt, cửa phòng sạch và kho lạnh, kính hộp phòng sạch và phụ kiện nhôm phòng sạch. Nếu bạn cần triển khai công trình thực tế, hãy gửi bản vẽ mặt bằng để đội ngũ kỹ thuật hỗ trợ bóc tách vật tư, tư vấn cấu tạo và tối ưu chi phí thi công.
