Khổ Hữu Dụng Tấm Panel Và Cách Tính Khối Lượng Không Bị Nhầm

Khổ hữu dụng tấm panel là thông số rất quan trọng khi tính khối lượng đặt hàng, báo giá và bóc tách vật tư theo bản vẽ. Nếu nhầm giữa khổ phủ bì và khổ hữu dụng, khối lượng m² có thể bị lệch, dẫn đến đặt thiếu tấm, tính sai chi phí hoặc phát sinh khi thi công.

Bài viết khổ hữu dụng tấm panel giúp khách hàng hiểu cách đọc thông số khổ tấm, cách tính diện tích panel và những điểm cần kiểm tra trước khi đặt hàng theo bản vẽ.

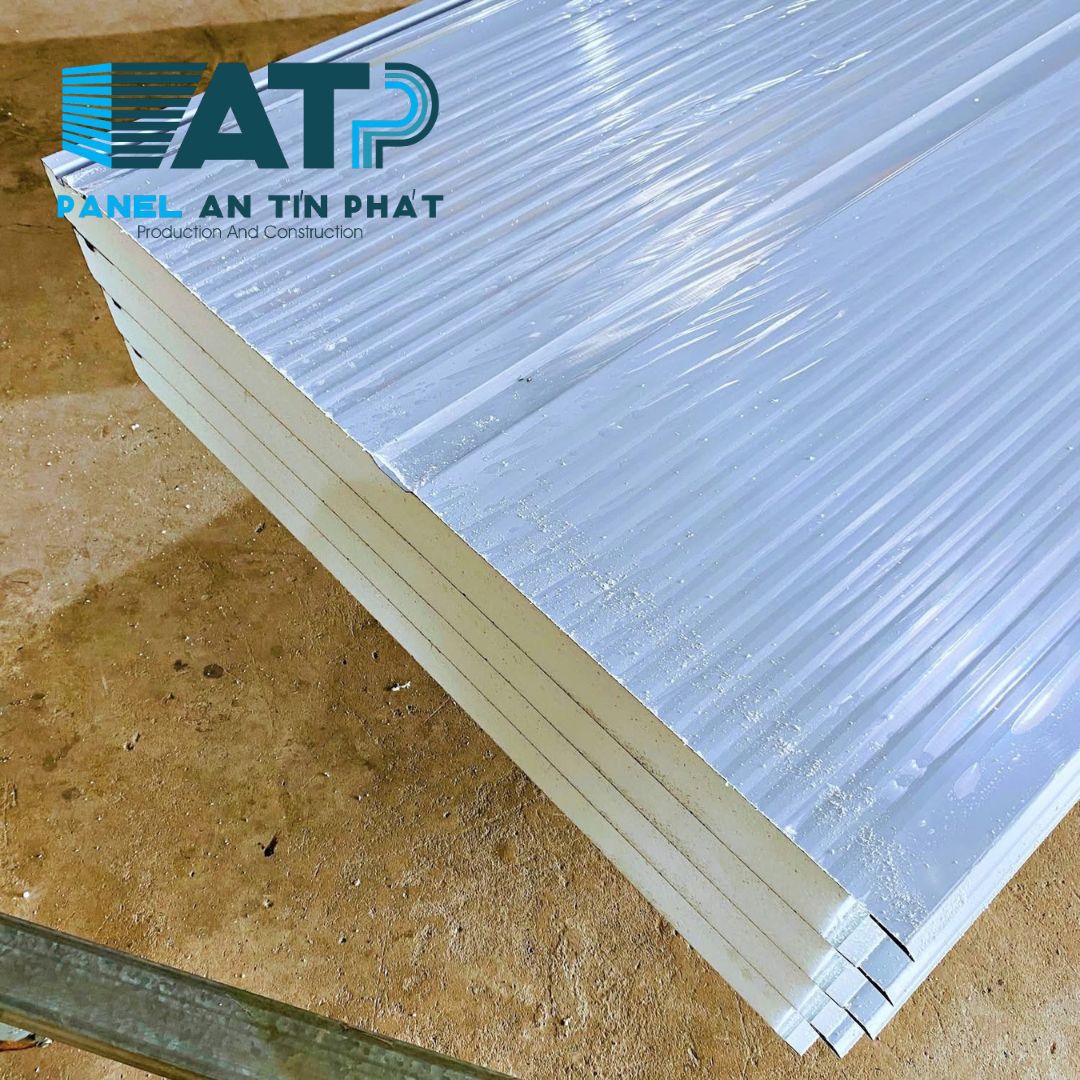

Khổ hữu dụng tấm panel

1. Khổ hữu dụng tấm panel là gì?

Trong quá trình sản xuất và lắp ghép tấm panel cách nhiệt, mỗi tấm panel có phần chiều rộng tổng thể và phần chiều rộng thực tế sau khi lắp ghép. Phần chiều rộng thực tế được tính vào diện tích hoàn thiện thường được gọi là khổ hữu dụng.

Khổ hữu dụng khác với khổ phủ bì. Khổ phủ bì là kích thước tổng thể của tấm khi chưa lắp, có thể bao gồm cả phần ngàm hoặc phần chồng mí. Khi lắp vào công trình, phần ngàm sẽ ăn vào mối nối, nên diện tích sử dụng thực tế phải tính theo khổ hữu dụng.

Đây là lý do khi đặt hàng panel, khách hàng không nên chỉ nhìn kích thước tấm mà cần hỏi rõ khổ nào dùng để tính m². Nếu dùng sai thông số, khối lượng báo giá và khối lượng thi công có thể không khớp nhau.

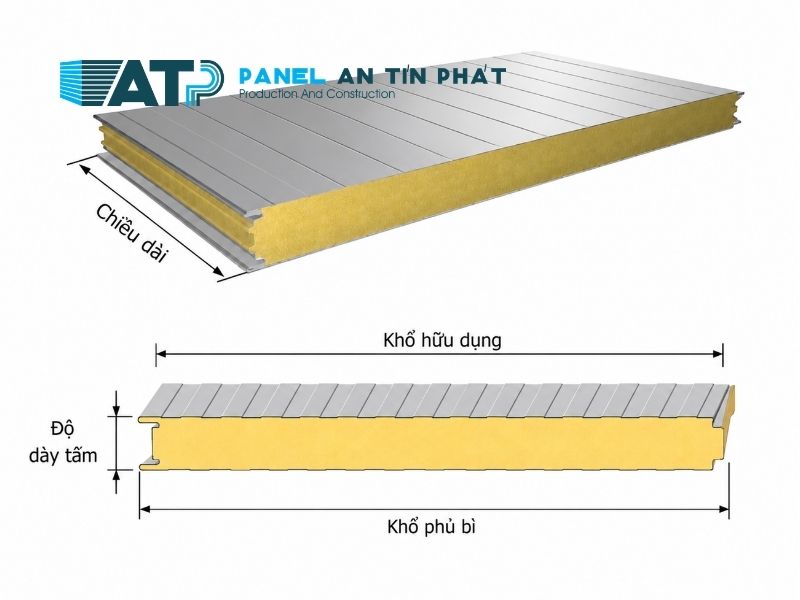

Sơ đồ so sánh khổ hữu dụng và khổ phủ bì của tấm panel, thể hiện phần ngàm liên kết không tính đủ vào diện tích hoàn thiện

2. Vì sao dễ nhầm khổ hữu dụng khi tính khối lượng panel?

2.1. Nhầm giữa kích thước tấm và diện tích lắp thực tế

Một tấm panel có thể nhìn rộng hơn khi đo phủ bì, nhưng khi lắp vào hệ vách hoặc trần, phần ngàm liên kết sẽ không còn là chiều rộng hoàn thiện trọn vẹn. Nếu lấy kích thước phủ bì để tính diện tích, khối lượng có thể bị sai.

Khi bóc tách vật tư, nên dùng khổ hữu dụng theo quy cách sản phẩm và chiều dài tấm theo bản vẽ. Đây là cách giúp khối lượng gần với thực tế lắp đặt hơn.

2.2. Mỗi loại panel có quy cách ngàm và khổ khác nhau

Panel vách, panel trần, panel kho lạnh, panel phòng sạch hoặc panel có hệ ngàm khác nhau có thể có quy cách khổ khác nhau. Không nên lấy thông số của một loại panel áp dụng cho toàn bộ công trình nếu có nhiều chủng loại tấm.

Trước khi đặt hàng, cần xác nhận rõ loại panel, chiều dày, hệ ngàm, khổ hữu dụng và chiều dài sản xuất để tránh nhầm lẫn.

2.3. Cắt tấm, mở cửa và chia khu làm thay đổi khối lượng thực tế

Khối lượng panel không chỉ phụ thuộc vào diện tích tường hoặc trần. Các vị trí cửa, ô kính, lỗ kỹ thuật, góc vách, tấm cắt ngắn, phần hao hụt và cách chia tấm theo bản vẽ cũng ảnh hưởng đến số lượng cần đặt.

Nếu chỉ tính diện tích mặt bằng rồi nhân đơn giản, công trình dễ thiếu tấm ở các vị trí cắt ghép, mép kết thúc hoặc phần phát sinh do chia tuyến.

Các nguyên nhân dễ nhầm khổ hữu dụng panel gồm nhầm khổ phủ bì, khác hệ ngàm, cắt tấm, mở cửa, hao hụt và chiều dài sản xuất

2.4. Không tính hao hụt khi đặt hàng theo bản vẽ

Trong thi công panel, hao hụt có thể đến từ cắt tấm, xử lý cửa, ô kính, lỗ kỹ thuật, vận chuyển, bốc xếp hoặc thay đổi mặt bằng. Nếu không tính phần này, vật tư có thể thiếu khi thi công.

Tỷ lệ hao hụt không nên tự lấy cố định cho mọi công trình. Cần dựa vào bản vẽ, chiều dài tấm, số lượng cửa, vị trí cắt, cách chia khu và điều kiện thi công thực tế.

2.5. So sánh báo giá không cùng cách tính m²

Có báo giá tính theo khổ hữu dụng, có báo giá thể hiện quy cách tấm, có báo giá tách phụ kiện, có báo giá đã gồm một phần thi công. Nếu không đọc kỹ, khách hàng có thể thấy một đơn giá thấp hơn nhưng tổng chi phí sau cùng lại chưa chắc thấp hơn.

Tham khảo bài viết: Độ Dày Tôn Panel Ảnh Hưởng Gì Đến Độ Bền Và Giá Thành Công Trình để kiểm tra thêm thông số lớp tôn bề mặt khi so sánh báo giá panel cùng khối lượng.

3. Công thức tính khối lượng panel theo khổ hữu dụng

Cách tính cơ bản thường dựa trên chiều dài tấm và khổ hữu dụng:

Hạng mục	Cách hiểu	Lưu ý
Chiều dài tấm	Kích thước theo chiều cao vách hoặc chiều dài trần	Cần chốt theo bản vẽ và điều kiện vận chuyển
Khổ hữu dụng	Chiều rộng thực tế sau khi lắp ghép	Không nhầm với khổ phủ bì
Diện tích một tấm	Chiều dài tấm x khổ hữu dụng	Dùng để tính m² vật tư
Tổng diện tích panel	Tổng diện tích các tấm theo bản vẽ	Cần trừ hoặc tính riêng cửa, ô kính nếu báo giá yêu cầu
Hao hụt	Phần dự phòng do cắt ghép và thi công	Tính theo mặt bằng thực tế
Phụ kiện	Nẹp, vít, keo, roan, khung, cửa	Không nên gộp chung nếu cần kiểm soát chi phí

Ví dụ cách hiểu: nếu một tuyến vách cao theo bản vẽ và sử dụng panel theo khổ hữu dụng cố định, khối lượng nên được tính theo diện tích hoàn thiện cộng phần hao hụt hợp lý. Với công trình có nhiều cửa, nhiều góc hoặc nhiều tấm cắt ngắn, cần bóc tách kỹ hơn thay vì chỉ lấy chiều dài vách nhân chiều cao.

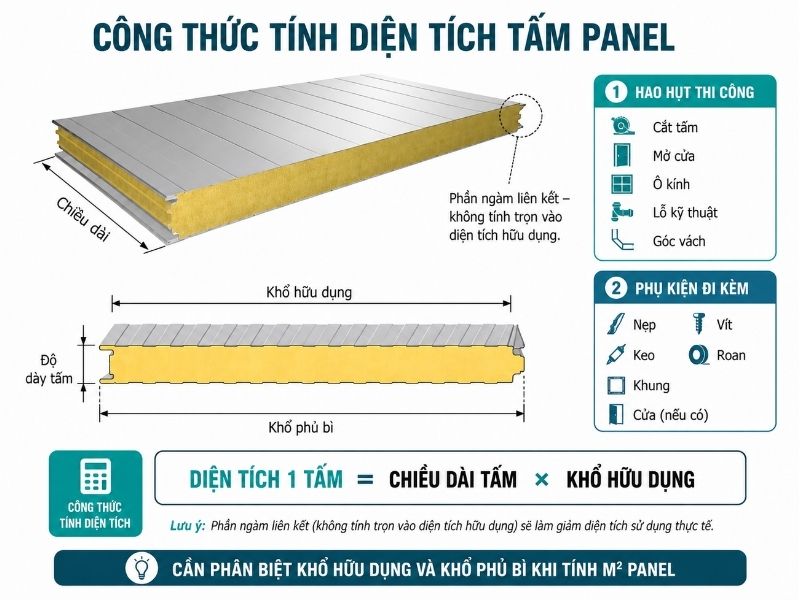

Sơ đồ công thức tính diện tích panel bằng chiều dài tấm nhân khổ hữu dụng, có ghi chú hao hụt và phụ kiện đi kèm

4. Cần gửi thông tin gì để tính khối lượng panel chính xác hơn?

Để tính khối lượng panel sát thực tế, khách hàng nên gửi càng đầy đủ thông tin càng tốt. Nếu chỉ gửi kích thước tổng thể, đơn vị cung cấp khó biết vị trí cửa, ô kính, tấm cắt, chiều cao vách, trần, điểm kỹ thuật và phần phụ kiện cần dùng.

Thông tin nên chuẩn bị gồm:

• Bản vẽ mặt bằng hoặc bản phác kích thước khu vực cần làm.
• Chiều dài, chiều cao từng tuyến vách.
• Kích thước trần nếu có.
• Vị trí cửa, ô kính, cửa sổ, lỗ kỹ thuật.
• Loại panel dự kiến sử dụng.
• Độ dày panel, loại lõi và yêu cầu bề mặt nếu có.
• Yêu cầu độ dày tôn hoặc cấu hình báo giá.
• Vị trí công trình để tính vận chuyển.
• Phạm vi cần báo giá: chỉ vật tư hay gồm thi công.

Khi tính khối lượng, ngoài khổ hữu dụng còn cần kiểm tra lõi panel bên trong. Tham khảo bài viết: Tỷ Trọng Lõi Panel Ảnh Hưởng Đến Cách Nhiệt Độ Cứng Và Giá Thành để chọn cấu hình lõi phù hợp với nhu cầu sử dụng trước khi đặt hàng.

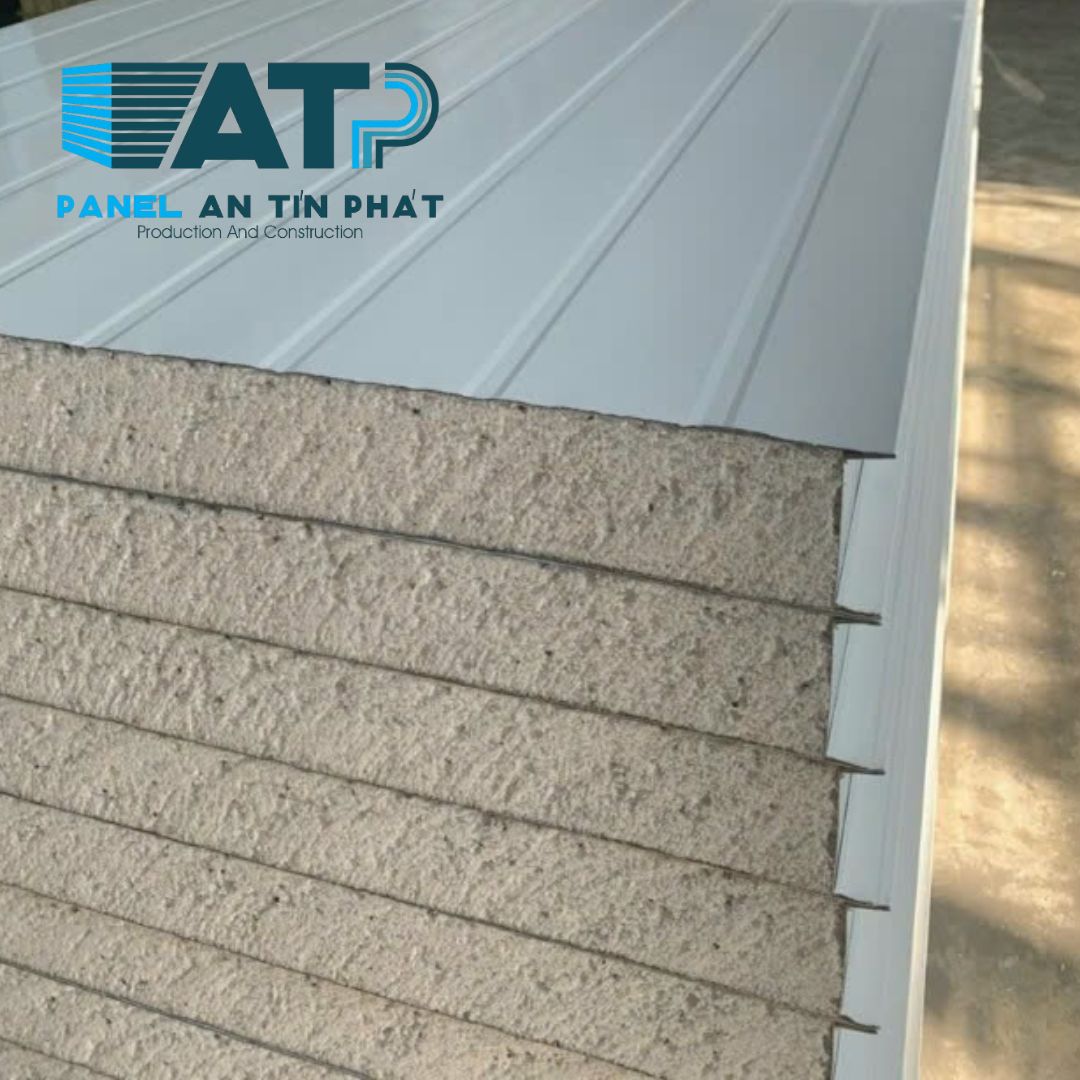

Khách hàng gửi bản vẽ, kích thước vách, trần, cửa, ô kính và thông số panel để kỹ thuật tính khối lượng theo khổ hữu dụng

5. Địa Chỉ Cung Cấp Và Tính Khối Lượng Tấm Panel Theo Khổ Hữu Dụng

Panel An Tín Phát cung cấp tấm panel EPS, PU, PIR, Rockwool, Glasswool cho nhà xưởng, kho lạnh, kho mát, phòng sạch, phòng lab, phòng máy, văn phòng lắp ghép và công trình công nghiệp. Với từng công trình, An Tín Phát hỗ trợ tư vấn khổ hữu dụng, chiều dài tấm, loại lõi, độ dày tôn, phụ kiện và cách tính khối lượng theo bản vẽ.

Khách hàng có thể gửi bản vẽ, ảnh mặt bằng hoặc kích thước sơ bộ để được bóc tách vật tư, hạn chế nhầm khổ tấm, thiếu panel, thiếu phụ kiện hoặc sai khối lượng khi đặt hàng. Báo giá sẽ phụ thuộc vào loại panel, khổ hữu dụng, chiều dài tấm, số lượng, độ dày tôn, phụ kiện, vận chuyển và phạm vi thi công.

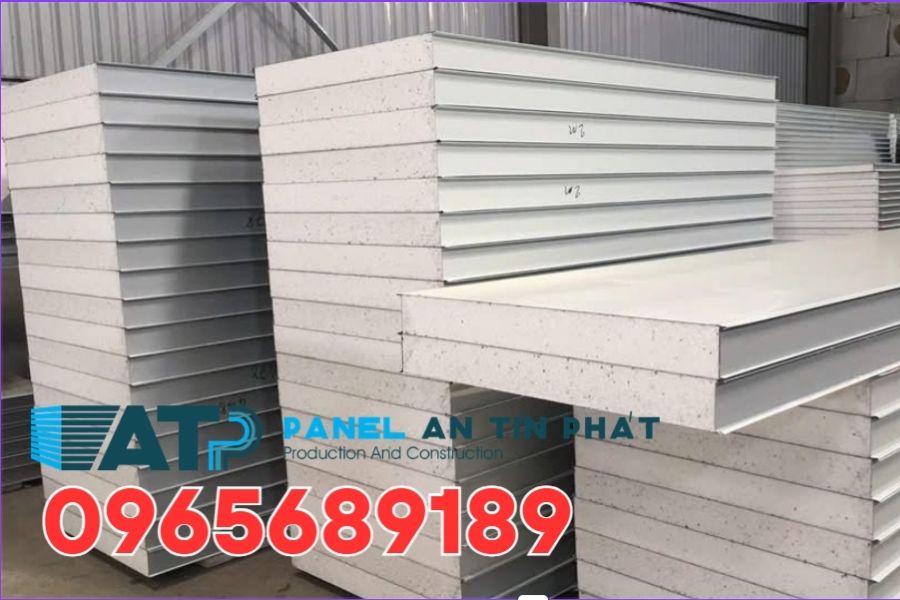

Panel An Tín Phát bóc tách khối lượng tấm panel theo bản vẽ, khổ hữu dụng, chiều dài tấm và phụ kiện đi kèm
