Đặt Tấm Panel Theo Kích Thước Bản Vẽ: 6 Điểm Cần Chốt Trước Khi Sản Xuất

Đặt tấm panel theo kích thước bản vẽ giúp công trình giảm cắt sửa tại hiện trường, kiểm soát hao hụt và thi công nhanh hơn. Tuy nhiên, nếu bản vẽ chưa chốt rõ chiều dài tấm, khổ hữu dụng, vị trí cửa, lỗ kỹ thuật, phụ kiện và điều kiện vận chuyển, vật tư khi giao đến công trình có thể bị sai kích thước, khó lắp hoặc phát sinh thêm chi phí xử lý.

Bài viết Đặt tấm panel theo kích thước bản vẽ giúp chủ đầu tư, nhà thầu và đội kỹ thuật biết 6 điểm cần rà soát trước khi sản xuất panel cho nhà xưởng, kho lạnh, phòng sạch, phòng lab, văn phòng lắp ghép và công trình công nghiệp.

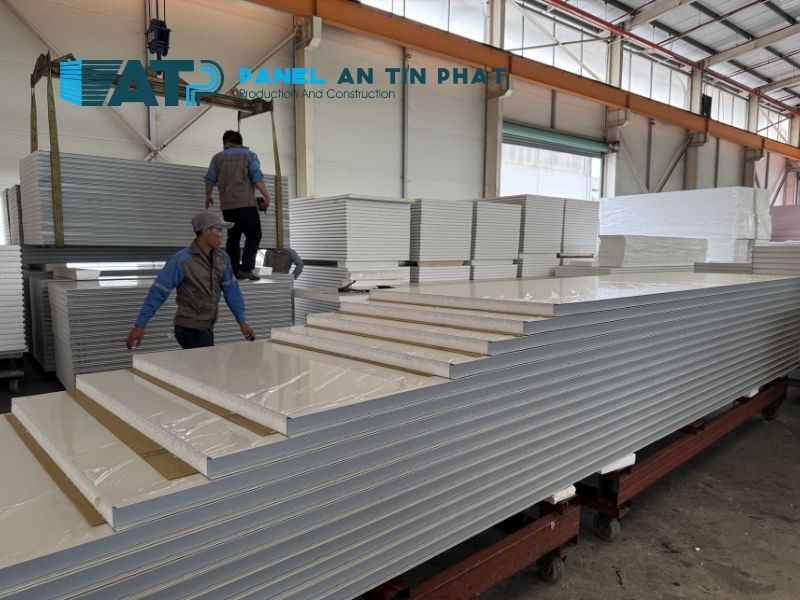

Đặt tấm panel theo bản vẽ

1. Vì sao nên chốt kích thước panel theo bản vẽ trước khi sản xuất?

Tấm panel thường được sản xuất theo chiều dài và quy cách đặt hàng. Nếu thông tin đầu vào không rõ, công trình dễ gặp tình trạng tấm quá dài, quá ngắn, sai vị trí cắt mở, thiếu phụ kiện hoặc khó vận chuyển vào khu vực thi công.

Với các hạng mục như vách nhà xưởng, kho lạnh, phòng sạch, phòng lab hoặc phòng kỹ thuật, việc đặt đúng kích thước panel giúp hạn chế cắt sửa tại công trình. Điều này đặc biệt quan trọng ở những khu vực cần độ kín, bề mặt sạch, mối nối gọn hoặc yêu cầu tiến độ nhanh.

Trong nhóm vật liệu thi công nhanh, tấm panel cách nhiệt cần được bóc tách theo đúng loại lõi, độ dày, vị trí sử dụng và bản vẽ bố trí thực tế. Không nên chỉ đặt panel theo diện tích m² nếu chưa kiểm tra chiều cao vách, chiều dài tuyến vách, cửa, kính và điểm kỹ thuật.

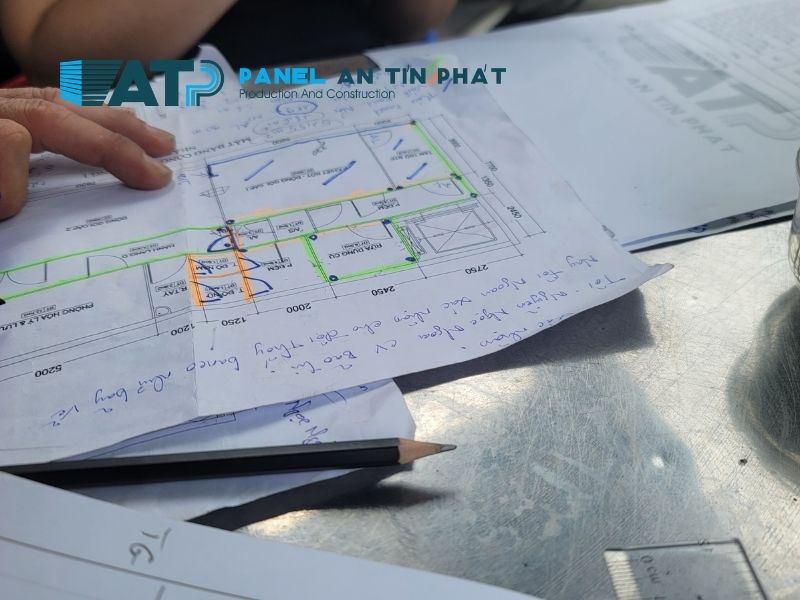

Bản vẽ bố trí vách panel thể hiện chiều dài tuyến vách, chiều cao, cửa ra vào, ô kính và các vị trí cần cắt mở

2. 6 điểm cần chốt trước khi đặt tấm panel theo bản vẽ

2.1. Chiều dài tấm và chiều cao vách

Chiều dài tấm panel phải bám theo chiều cao hoặc chiều dài thực tế của hạng mục thi công. Với vách đứng, cần xác định chiều cao từ nền hoàn thiện đến trần, dầm, khung hoặc điểm kết thúc vách. Với trần panel, cần kiểm tra nhịp treo, phương án đỡ trần và chiều dài tấm phù hợp.

Nếu chiều cao vách chưa chốt, việc đặt panel dễ bị dư hoặc thiếu. Tấm dư quá nhiều làm tăng hao hụt; tấm thiếu chiều cao lại phải nối thêm, ảnh hưởng thẩm mỹ và độ kín.

2.2. Khổ hữu dụng và phương án chia tấm

Khi bóc tách khối lượng, cần phân biệt kích thước tổng thể của tấm và khổ hữu dụng sau khi lắp ghép. Nếu chỉ lấy diện tích tường chia cho khổ danh nghĩa mà không tính phần ngàm, mối nối hoặc hao hụt cắt mở, số lượng panel có thể bị sai.

Phương án chia tấm cũng cần tính theo cửa, góc, cột, vị trí kết thúc vách và các đoạn ngắn. Một tuyến vách có nhiều cửa hoặc nhiều góc sẽ khác tuyến vách thẳng, ít cắt mở.

2.3. Loại lõi, độ dày panel và độ dày tôn

Trước khi sản xuất, cần chốt loại lõi panel, độ dày tấm và độ dày tôn. Với vách nhà xưởng thông thường, panel EPS thường được cân nhắc để tối ưu chi phí. Với kho lạnh, kho mát, panel PU hoặc panel PIR cần được chọn theo nhiệt độ vận hành, độ kín và phụ kiện hoàn thiện. Với phòng máy, phòng kỹ thuật hoặc vách cần hỗ trợ cách âm, tấm panel Rockwool thường được đưa vào phương án vật tư ngay từ đầu.

Cùng một bản vẽ nhưng thay đổi loại lõi hoặc độ dày panel sẽ làm thay đổi khối lượng, phụ kiện, chi phí và cách thi công.

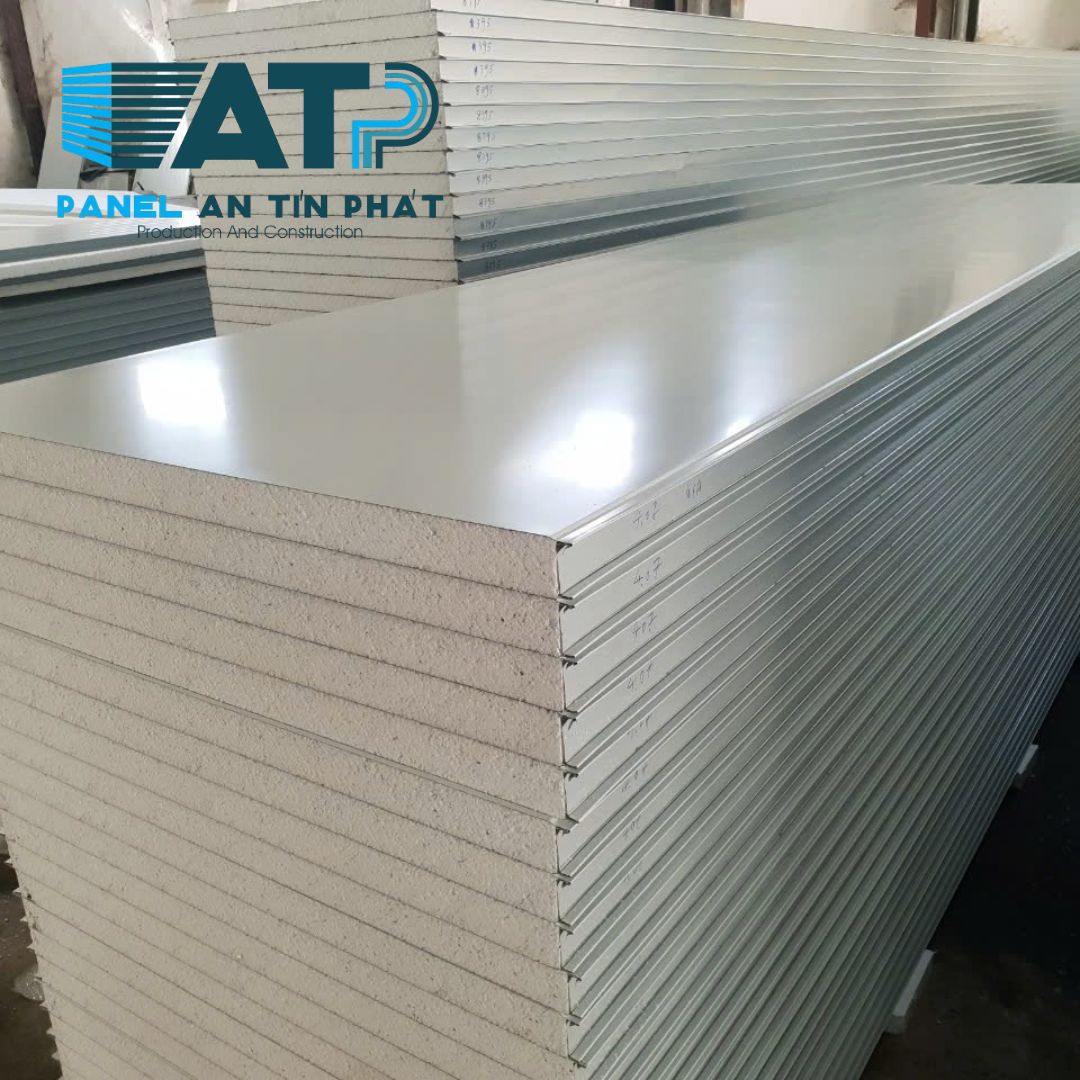

Panel EPS

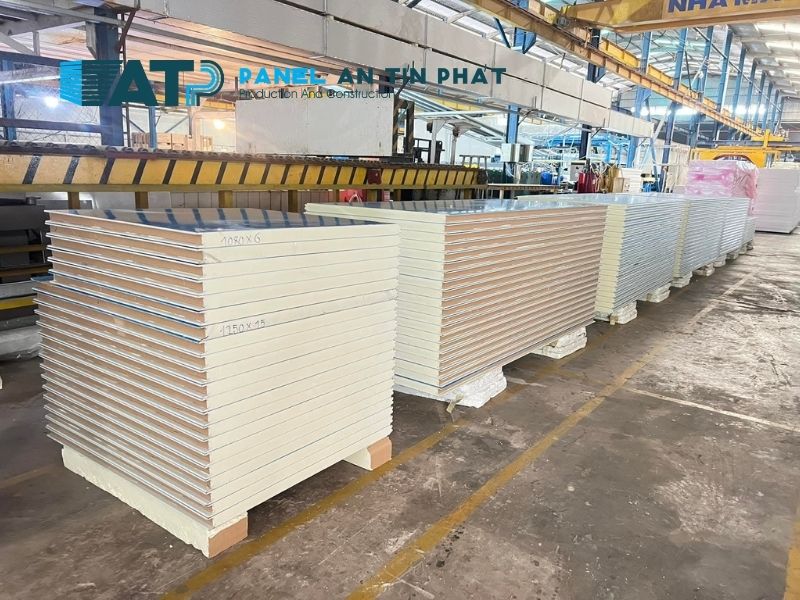

Panel PU và PIR

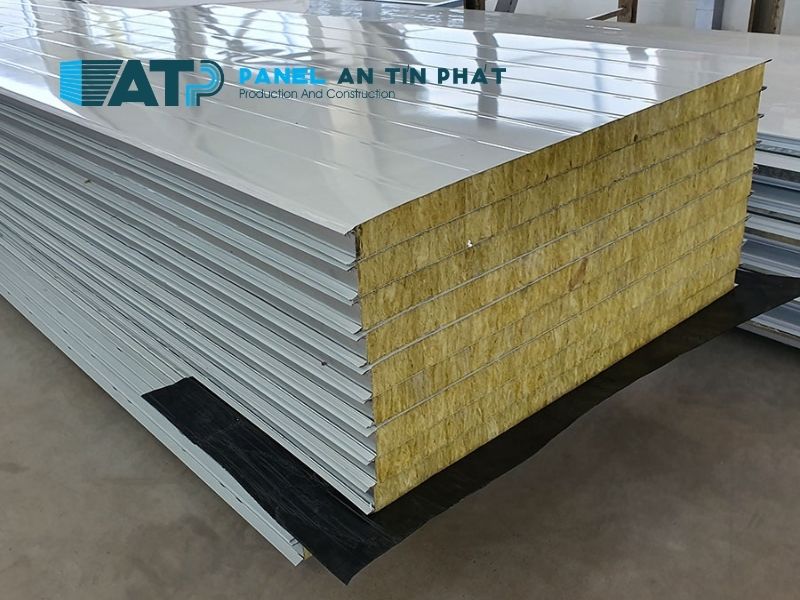

Panel Rockwool

2.4. Vị trí cửa, kính và lỗ kỹ thuật

Cửa, ô kính, cửa sổ quan sát, máng cáp, ống kỹ thuật, ổ điện hoặc đường ống xuyên vách cần được thể hiện rõ trên bản vẽ. Nếu các vị trí này chưa chốt, khi panel đã sản xuất xong có thể phải cắt mở tại công trình, làm tăng thời gian thi công và cần thêm nẹp, keo, roan hoặc vật tư che mép.

Với phòng sạch, phòng lab hoặc kho lạnh, các vị trí cắt mở càng phải được kiểm tra kỹ vì ảnh hưởng đến độ kín, vệ sinh bề mặt và tính hoàn thiện sau lắp đặt.

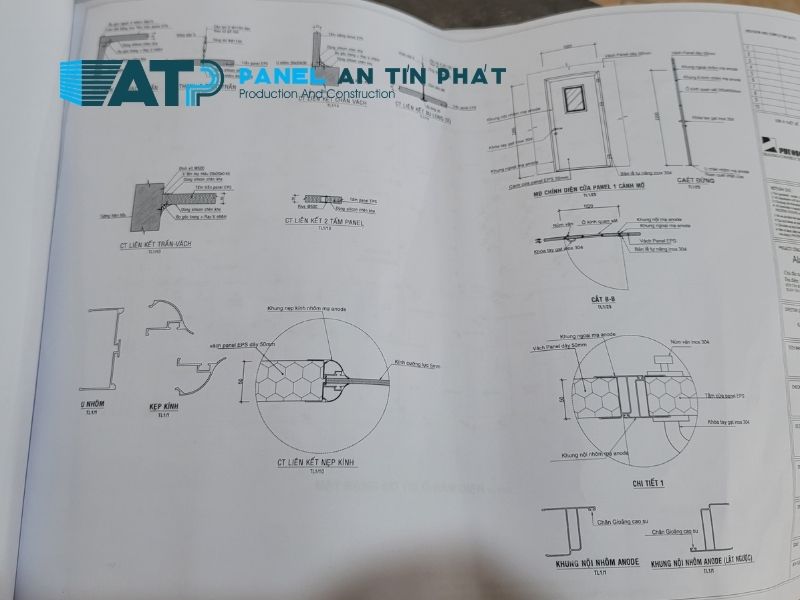

Bản vẽ panel có đánh dấu vị trí cửa, ô kính quan sát, lỗ kỹ thuật, máng cáp và các điểm cần xử lý nẹp che mép

2.5. Điều kiện vận chuyển, bốc xếp và tập kết

Không phải tấm panel càng dài càng tốt. Tấm quá dài có thể khó vận chuyển, khó đưa vào công trình, khó xoay trở trong nhà xưởng hoặc dễ móp mép nếu bốc xếp không đúng cách. Trước khi chốt chiều dài tấm, cần kiểm tra đường xe vào, khu vực xuống hàng, lối di chuyển nội bộ, chiều cao cửa xưởng và vị trí tập kết.

Với công trình đang hoạt động, mặt bằng chật hoặc thi công trong khu vực cải tạo, điều kiện vận chuyển cần được tính ngay từ bước đặt hàng để tránh giao vật tư không phù hợp với thực tế.

2.6. Phụ kiện và phạm vi bàn giao

Một đơn hàng panel theo bản vẽ không chỉ có tấm panel. Cần chốt rõ nẹp U, nẹp V, nẹp góc, nẹp chân, nẹp đầu vách, vít, keo, roan, bo góc, khung cửa, phụ kiện trần và vật tư xử lý mép cắt nếu có.

Khi công trình cần lắp đặt hoàn thiện, đội thi công vách panel cần đối chiếu bản vẽ với thực tế mặt bằng, tuyến vách, cửa, điểm tiếp giáp và phụ kiện trước khi chốt phạm vi cung cấp hoặc thi công.

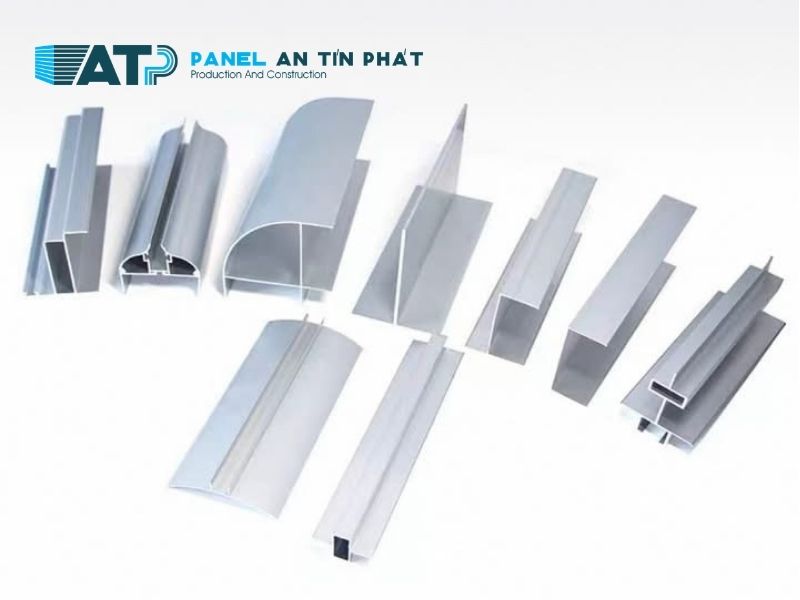

Phụ kiện đặt tấm panel theo bản vẽ

3. Bảng thông tin cần gửi khi đặt tấm panel theo bản vẽ

Để báo giá và sản xuất đúng quy cách, chủ đầu tư nên gửi bản vẽ càng rõ càng tốt. Nếu chưa có bản vẽ hoàn chỉnh, có thể gửi kích thước sơ bộ, hình ảnh mặt bằng và mô tả nhu cầu sử dụng để được tư vấn trước.

Thông tin cần gửi	Mục đích
Bản vẽ mặt bằng hoặc bản vẽ bố trí vách	Xác định tuyến vách, cửa, góc, vị trí kết thúc
Chiều dài, chiều rộng, chiều cao	Bóc tách số lượng và chiều dài panel
Loại công trình	Chọn panel cho nhà xưởng, kho lạnh, phòng sạch, phòng máy
Loại lõi panel mong muốn	Chọn EPS, PU, PIR, Rockwool hoặc Glasswool
Độ dày panel, độ dày tôn	Xác định quy cách sản xuất và báo giá
Vị trí cửa, kính, lỗ kỹ thuật	Tính khung, nẹp, keo, roan và xử lý mép cắt
Địa điểm giao hàng	Tính vận chuyển, bốc xếp, thời gian giao
Phạm vi cần báo giá	Chỉ cung cấp vật tư hay bao gồm thi công

Xem thêm: 5 Câu Hỏi Cần Trả Lời Trước Khi Mua Tấm Panel Cho Công Trình để rà lại mục đích sử dụng, loại lõi, độ dày, phụ kiện và phạm vi thi công trước khi chốt đơn hàng.

4. Những lỗi thường gặp khi đặt panel theo bản vẽ

Các lỗi khi đặt panel thường không xuất hiện ngay lúc báo giá mà chỉ thấy rõ khi vật tư giao đến công trình. Lúc đó, việc chỉnh sửa sẽ tốn thời gian hơn so với kiểm tra kỹ từ đầu.

Một số lỗi thường gặp:

• Chỉ gửi diện tích m², không gửi chiều cao và chiều dài tuyến vách.
• Không phân biệt khổ hữu dụng và kích thước tổng thể của tấm.
• Chưa chốt vị trí cửa, kính, lỗ kỹ thuật trước khi đặt hàng.
• Đặt tấm quá dài, khó vận chuyển hoặc khó đưa vào công trình.
• Không tính hao hụt tại các vị trí góc, cột, cửa và đoạn ngắn.
• Thiếu nẹp, keo, roan, vít, khung cửa và vật tư xử lý mép cắt.
• Không kiểm tra thực tế mặt bằng trước khi sản xuất.
• Thay đổi bản vẽ sau khi panel đã được đặt theo quy cách cũ.

Với công trình cần độ kín như kho lạnh, phòng sạch hoặc phòng lab, các lỗi này có thể ảnh hưởng đến khả năng giữ nhiệt, vệ sinh bề mặt, độ kín mối nối và tiến độ bàn giao. Vì vậy, bản vẽ nên được rà soát giữa chủ đầu tư, nhà thầu và đơn vị cung cấp trước khi sản xuất.

Xem thêm: Tấm Panel Bị Hở Mối Nối: 6 Nguyên Nhân Và Cách Xử Lý nếu công trình cần kiểm tra thêm các lỗi hở ngàm, hở chân vách, hở đầu vách hoặc điểm tiếp giáp sau khi lắp đặt.

5. Địa Chỉ Cung Cấp Tấm Panel Theo Kích Thước Bản Vẽ Cho Công Trình

Panel An Tín Phát cung cấp tấm panel EPS, PU, PIR, Rockwool, Glasswool theo kích thước công trình cho nhà xưởng, kho lạnh, kho mát, phòng sạch, phòng lab, văn phòng lắp ghép, phòng máy và công trình công nghiệp. Khi khách hàng có bản vẽ hoặc kích thước sơ bộ, An Tín Phát hỗ trợ tư vấn loại lõi, độ dày panel, độ dày tôn, phương án chia tấm, phụ kiện, vận chuyển và phạm vi thi công nếu cần.

Việc đặt panel theo bản vẽ giúp công trình kiểm soát khối lượng tốt hơn, hạn chế cắt sửa tại hiện trường và giảm rủi ro thiếu phụ kiện khi thi công. Với những công trình có cửa, kính, lỗ kỹ thuật, vách cao hoặc yêu cầu độ kín, đội ngũ kỹ thuật sẽ hỗ trợ rà soát thông tin trước khi báo giá và đặt sản xuất.

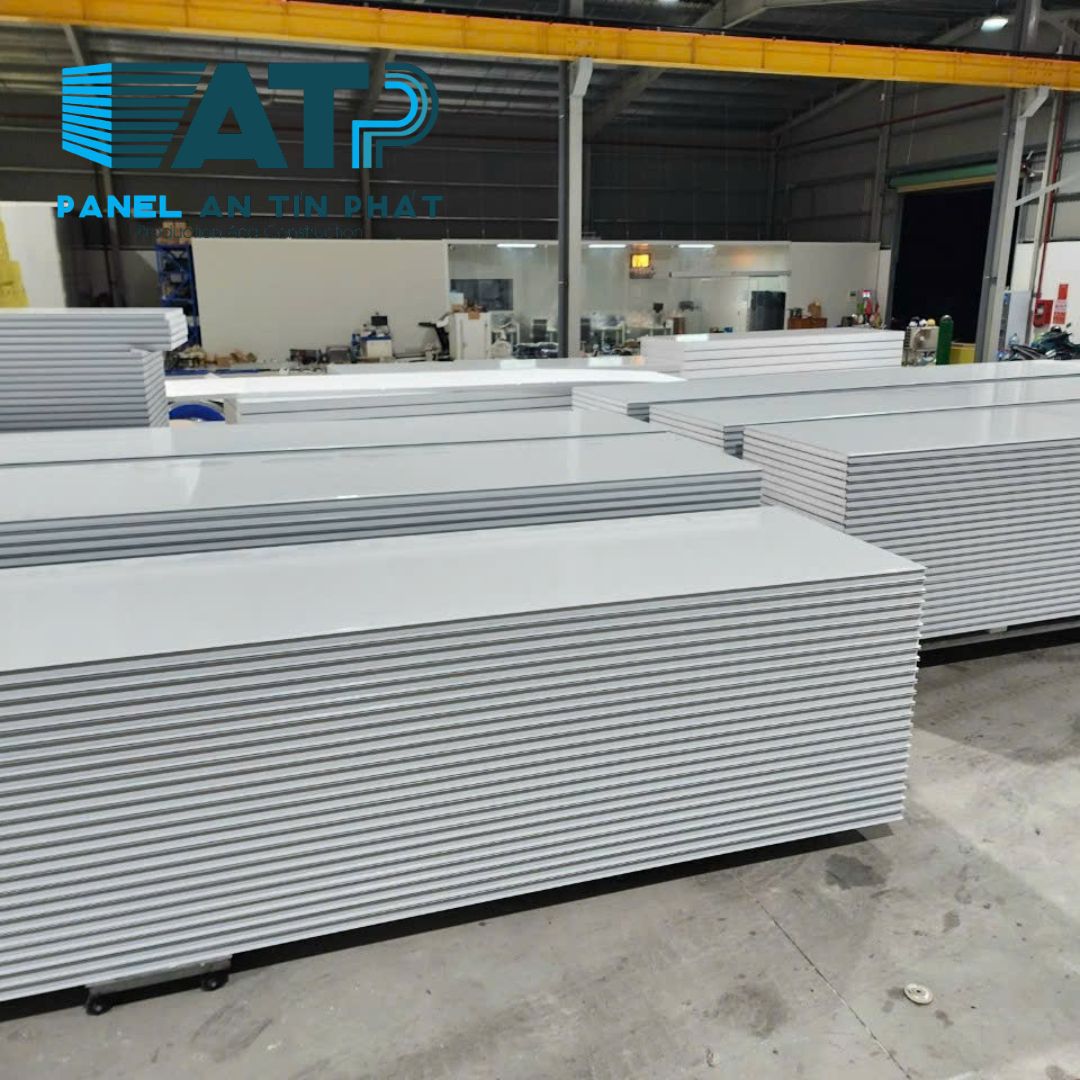

Panel An Tín Phát cung cấp tấm panel theo bản vẽ cho nhà xưởng, kho lạnh, phòng sạch, phòng lab và công trình công nghiệp
