Đặt Panel PU Theo Bản Vẽ Cần Chốt Gì Để Không Sai Quy Cách?

Khi đặt panel PU cho vách, trần, kho mát, phòng sạch hoặc nhà xưởng, bản vẽ là căn cứ quan trọng để tính đúng khối lượng, chiều dài tấm, vị trí cửa, ô kính và phụ kiện. Nếu chỉ gửi diện tích m² tổng mà không có bản vẽ hoặc kích thước chi tiết, đơn hàng rất dễ sai quy cách, thiếu tấm hoặc phát sinh cắt sửa khi thi công.

Trong nhóm tấm panel cách nhiệt, bài viết đặt panel PU theo bản vẽ này giúp khách hàng chuẩn bị đúng thông tin trước khi báo giá và sản xuất.

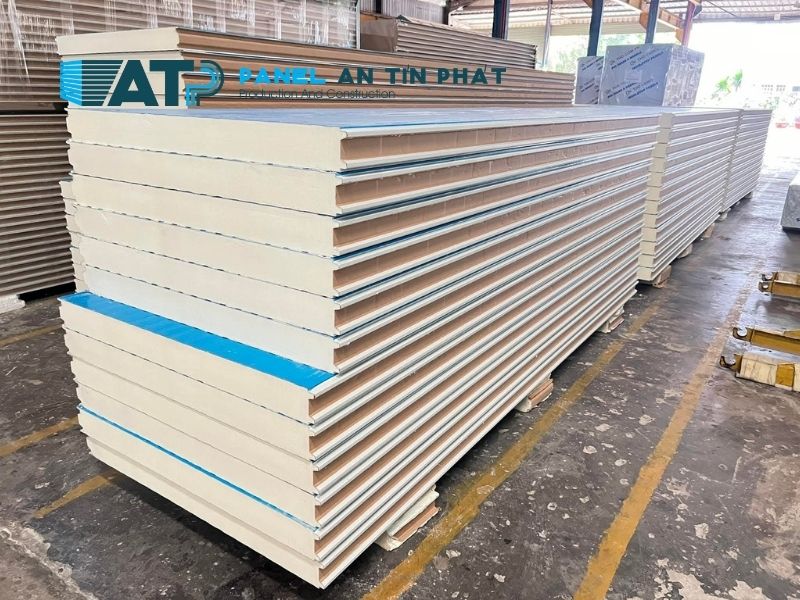

Kiểm tra bản vẽ vách trần panel PU trước khi bóc khối lượng và chốt quy cách sản xuất

1. Vì Sao Đặt Panel PU Theo Bản Vẽ Giúp Hạn Chế Sai Quy Cách?

Panel PU là vật tư cần chốt theo độ dày tấm, độ dày tôn, khổ hữu dụng, chiều dài sản xuất và số lượng từng tấm. Những thông tin này không thể xác định chính xác nếu chỉ dựa vào một con số diện tích chung.

Bản vẽ giúp tách rõ từng hạng mục: vách, trần, cửa, ô kính, lỗ kỹ thuật, góc giao và khu vực cần phụ kiện hoàn thiện. Nhờ đó, đơn vị cung cấp có thể bóc khối lượng sát hơn, hạn chế đặt thiếu tấm, đặt sai chiều dài hoặc phải cắt ghép nhiều tại công trình.

Với kho mát, phòng mát, phòng sạch hoặc khu bảo quản, bản vẽ còn giúp kiểm tra độ kín giữa vách, trần, cửa và chân vách. Đây là các vị trí ảnh hưởng trực tiếp đến hiệu quả sử dụng sau khi bàn giao.

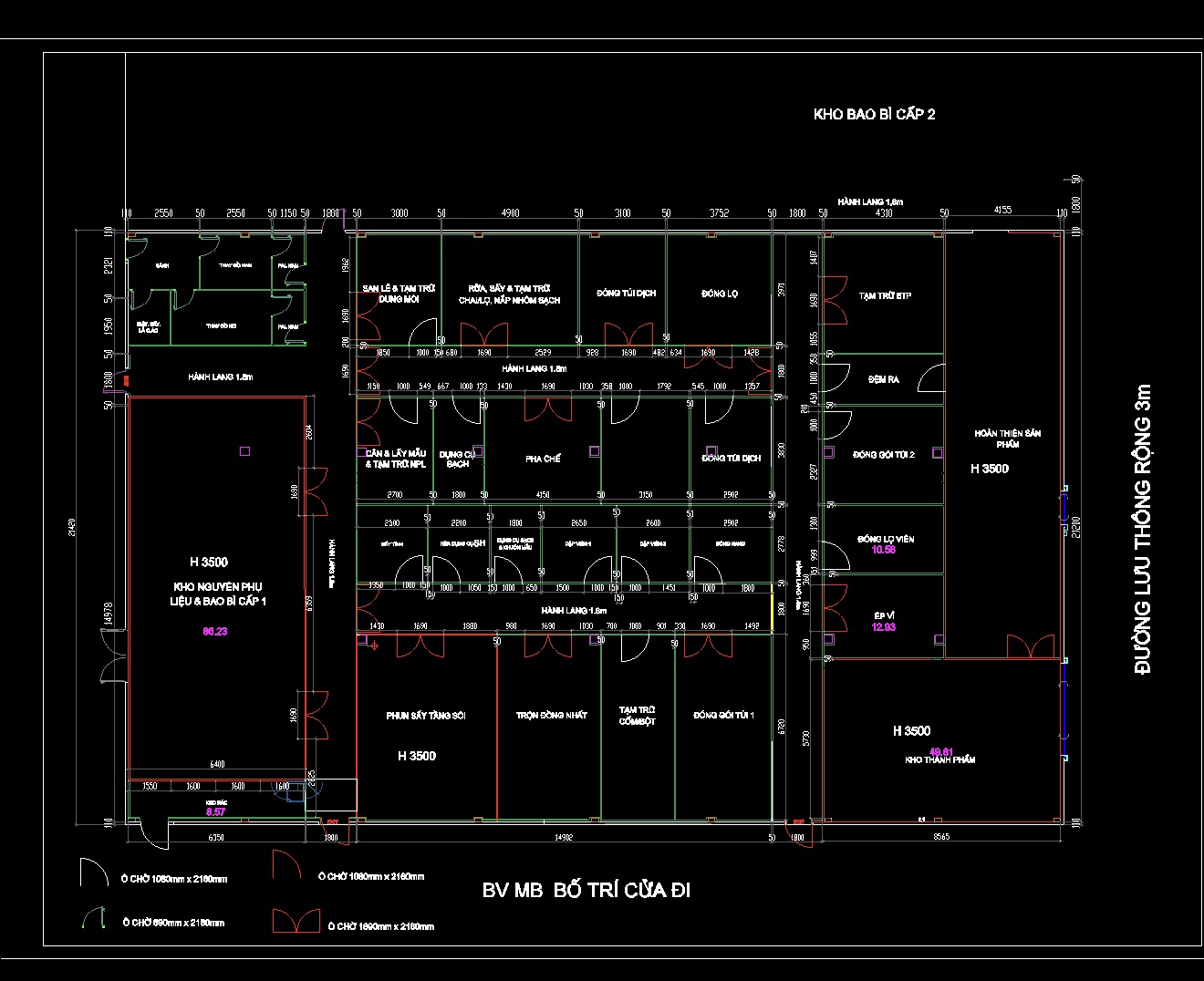

Bản vẽ mặt bằng vách trần panel PU có đánh dấu chiều cao vách, vị trí cửa, ô kính, trần và các điểm cần xử lý phụ kiện

2. Những Thông Tin Cần Có Trên Bản Vẽ Trước Khi Báo Giá

Một bản vẽ gửi báo giá panel PU không nhất thiết phải quá phức tạp, nhưng cần thể hiện đủ kích thước và hạng mục chính. Càng rõ ngay từ đầu, báo giá càng sát thực tế.

Nhóm thông tin	Cần thể hiện rõ	Vì sao quan trọng
Vách panel	Chiều dài từng tuyến, chiều cao vách	Tính diện tích và chiều dài tấm
Trần panel	Chiều dài, chiều rộng, hướng đặt tấm	Chốt số tấm và phương án lắp
Cửa, ô kính	Kích thước, vị trí, số lượng	Tính khung, nẹp, keo, roan
Lỗ kỹ thuật	Vị trí xuyên vách/trần nếu có	Tránh cắt mở thiếu xử lý mép
Địa điểm công trình	Tỉnh/thành, điều kiện giao hàng	Tính vận chuyển, bốc xếp
Mục đích sử dụng	Kho mát, phòng sạch, vách ngăn, nhà xưởng	Chọn đúng độ dày và phụ kiện

Nếu chưa có bản vẽ kỹ thuật, khách hàng có thể gửi sơ đồ tay kèm kích thước đo thực tế. Quan trọng là phải tách được từng tuyến vách, mặt bằng trần và vị trí cửa để tránh tính gộp sai.

3. Các Thông Số Panel PU Cần Chốt Trước Khi Sản Xuất

Sau khi có bản vẽ, bước tiếp theo là chốt cấu hình panel PU. Đây là phần ảnh hưởng trực tiếp đến giá, tiến độ sản xuất và khả năng lắp đặt tại công trình.

Các thông số cần chốt gồm độ dày panel, độ dày tôn, màu tôn, kiểu bề mặt, khổ hữu dụng, chiều dài từng nhóm tấm, số lượng tấm và phụ kiện đi kèm. Với kho mát, kho lạnh hoặc phòng sạch, cần kiểm tra thêm cửa, roan, keo, bo góc, nẹp và điểm giao giữa vách với trần.

Không nên chỉ ghi “panel PU 50mm” hoặc “panel PU 100mm” rồi đặt hàng ngay. Cùng một độ dày tấm, giá và quy cách vẫn có thể khác nhau nếu độ dày tôn, chiều dài sản xuất, khổ hữu dụng hoặc phụ kiện không giống nhau.

Tham khảo bài viết — Mua Panel PU Theo Tấm Hay Theo M² Để Không Bị Lệch Giá? để hiểu cách quy đổi giữa diện tích, số tấm và chi phí đặt hàng.

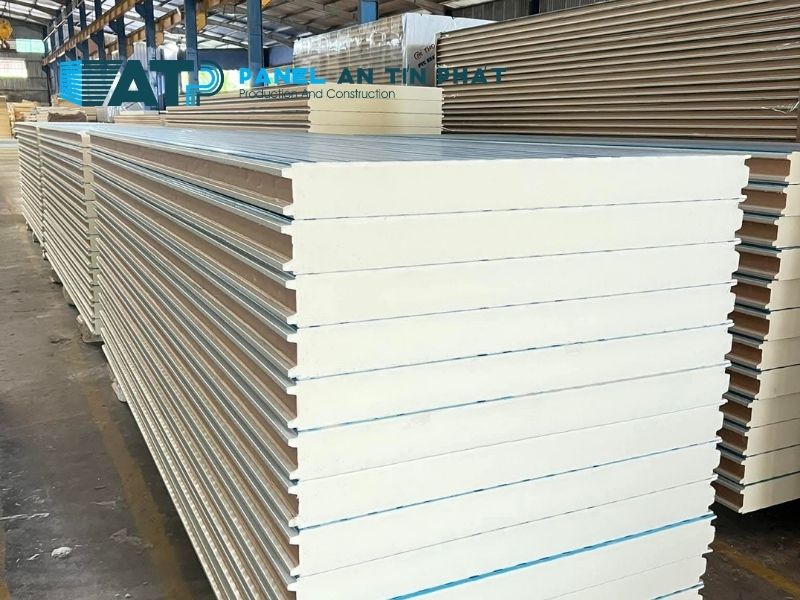

Chốt quy cách panel PU gồm độ dày tấm, độ dày tôn, màu tôn, khổ hữu dụng, chiều dài tấm và phụ kiện

4. Lỗi Thường Gặp Khi Gửi Thiếu Bản Vẽ Hoặc Kích Thước

Lỗi đầu tiên là chỉ gửi tổng diện tích m² nhưng không tách vách và trần. Khi đó, báo giá có thể ước tính được chi phí ban đầu nhưng chưa đủ để sản xuất tấm đúng quy cách.

Lỗi thứ hai là thiếu chiều cao vách. Với vách panel dựng đứng, chiều cao vách thường liên quan trực tiếp đến chiều dài tấm. Nếu chiều cao sai, tấm có thể bị ngắn, dư nhiều hoặc phải cắt sửa.

Lỗi thứ ba là không thể hiện vị trí cửa, ô kính và lỗ kỹ thuật. Những vị trí này không chỉ ảnh hưởng đến diện tích panel mà còn ảnh hưởng đến khung, nẹp, keo, roan và cách xử lý mép cắt.

Lỗi thứ tư là không kiểm tra điều kiện giao hàng. Tấm panel quá dài có thể khó đưa vào công trình, nhất là công trình cải tạo, đường vào hẹp hoặc khu vực đang hoạt động.

Tham khảo bài viết — Mua Panel PU Số Lượng Ít Vì Sao Dễ Bị Đội Chi Phí? nếu đơn hàng nhỏ, công trình ở xa hoặc cần giao gấp.

5. Địa Chỉ Cung Cấp Panel PU Và Hỗ Trợ Chốt Bản Vẽ Trước Sản Xuất

Panel An Tín Phát cung cấp panel PU cho vách ngăn, trần panel, kho mát, phòng mát, phòng sạch, kho bảo quản, nhà xưởng và công trình công nghiệp. Với từng đơn hàng, An Tín Phát hỗ trợ kiểm tra bản vẽ, bóc khối lượng, chốt độ dày tấm, độ dày tôn, khổ hữu dụng, chiều dài sản xuất, phụ kiện và phương án giao hàng phù hợp.

Khách hàng nên gửi bản vẽ hoặc kích thước đo thực tế, chiều dài từng tuyến vách, chiều cao vách, mặt bằng trần, vị trí cửa, ô kính, lỗ kỹ thuật, mục đích sử dụng và địa điểm công trình để được tư vấn sát nhu cầu hơn.

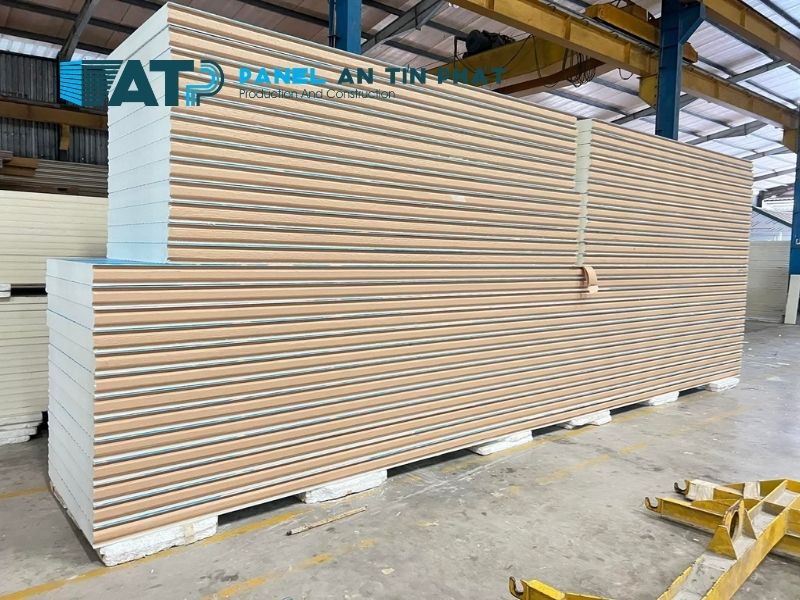

Panel An Tín Phát hỗ trợ khách hàng kiểm tra bản vẽ, bóc khối lượng và chốt quy cách panel PU trước sản xuất

Bạn đang lên kế hoạch làm nhà xưởng, kho lạnh, phòng sạch hay nhà lắp ghép? Đừng ngần ngại, hãy liên hệ ngay với An Tín Phát để được chuyên gia tư vấn và nhận báo giá ưu đãi nhất!
